用三个接触器构成的三速异步电动机启动及加速控制线路图
用三个接触器构成的三速异步电动机启动及加速控制线路图
点击数：7962 次 录入时间：03-04 11:54:41 整理：http://www.55dianzi.com 电气控制图
原始图片
上一张
下一张
自动 / 暂停播放

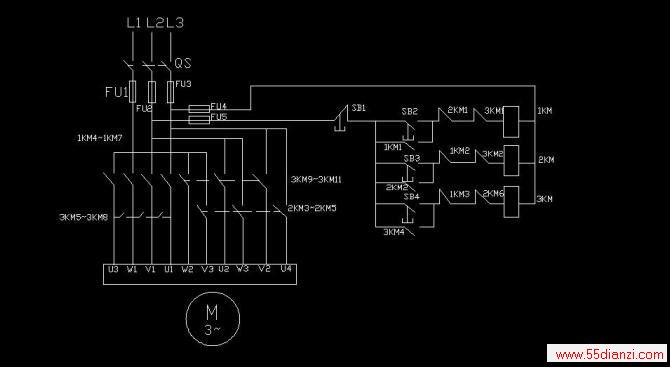

低速运转时按下SB2启动开关后，1KM线圈得电吸合，其1KM1触点闭合后自锁，1KM2,1KM3触点断开互锁，1KM4~1KM7闭合后使电动机低速运转。中速运转时按下SB3启动开关后，2KM线圈得电吸合，其2KM2触点闭合后自锁，2KM1.2KM6触点断开互锁，2KM3~2KM5闭合后使电动机中速运转。高速运转时启动SB3高速运转启动开关。
