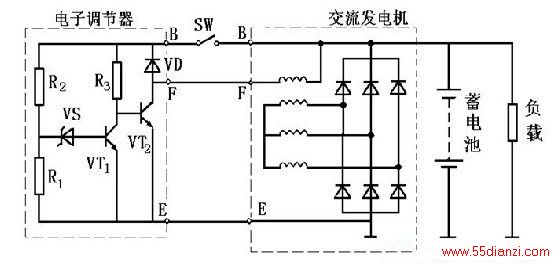

电子调节器基本电路

工作原理：① 点火开关SW刚接通时，发动机不转，发电机不发电，蓄电池电压加在分压器R1、R2上，此时因UR1 较低不能使稳压管VS的反向击穿，VT1截止，VT1截止使得VT2导通，发电机磁场电路接通，此时由蓄电池供给磁场电流。随着发动机的启动，发电机转速升高，发电机他励发电，电压上升。② 当发电机电压升高到大于蓄电池电压时，发电机自励发电并开始对外蓄电池充电，如果此时发电机输出电压UB<调节器调节上限UB2，VT1继续截止，VT2继续导通，但此时的磁场电流由发电机供给，发电机电压随转速升高迅速升高。③ 当发电机电压升高到等于调节上限UB2时，调节器对电压的调节开始。此时VS导通，VT1导通，VT2截止，发电机磁场电路被切断，由于磁场被断路，磁通下降，发电机输出电压下降。
