接法电动机断相用电压继电器保护电路图

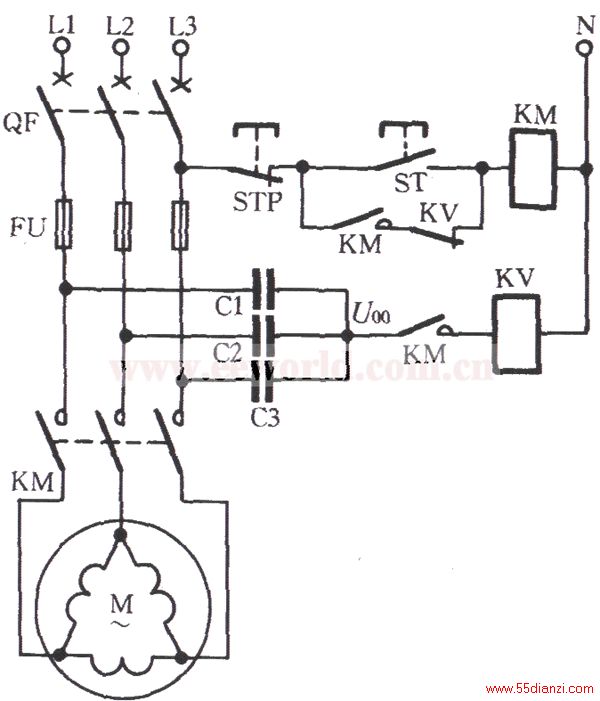

对于△接法的电动机，必须做一个人为中性点，即用三个等值的电容（阻抗元件）接成Y形与电动机并联，在这个Y形的中点，接上继电器等保护元件，如图所示。电动机三相电源正常运行时，中性点电压U00一般小于10V。电动机负载运行中断相时，中性点电压U00的大小与负载有关，其变化范围为10～50V，负载愈重，电压愈高，但与电动机的容量关系不大。如选用DJ131／60CN型电压继电器（其动作电压范围为15～60V，线圈串联，长期允许电压220V），调整动作电压可整定在20～25V；如电动机负载低于50％～60％时，整定电压取15～20V。如电动机为△接法，其人为Y形的阻抗元件可选用0.1～0.47μF、400V的电容器。该电路适用于0.6～55kW电动机。
