AN／RS-232接口卡的设计与实现（2）

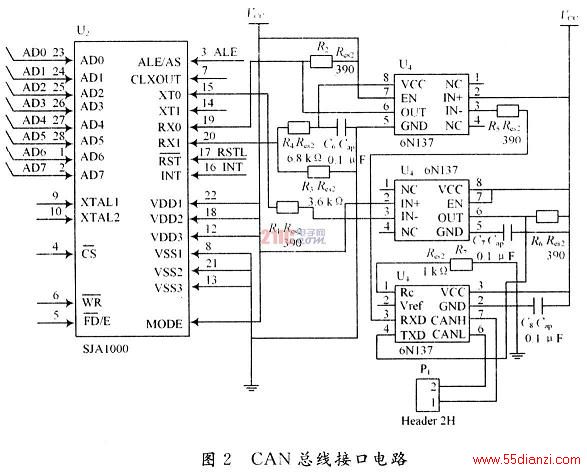

选用芯片82C250作为CAN控制器和物理总线间的驱动接口，可以提供对总线的差动发送能力和对CAN控制器的差动接收能力，其最高速可达1Mb／s。由于实际系统中存在干扰，故增加高速光隔6N137，以起到隔离的作用。电气接口很简单，有CANH和CANL两根线，用以完成CAN的数据传输。在CAN总线的两端有一个120Ω的电阻，其作用为匹配总线阻抗，用于提高数据通信的抗干扰性及可靠性。具体电路如图2所示。



2与RS232接口

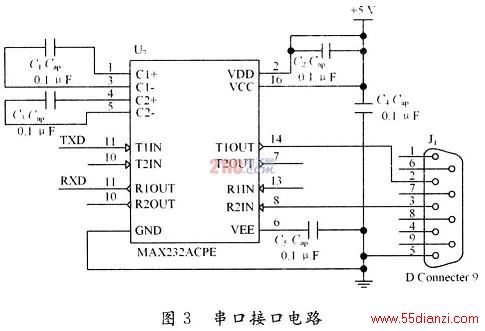

RS232标准是美国电子工业联合会(EIA)制定的一种串行物理接口标准，它适合于数据传输率在O～20000b／s范围内的通信，目前广泛用于计算机与终端或外设之间的近端连接。实际工作时，应保证电平在5～15V之间。所以为了与单片机进行通信。必须对其电平进行转换。现在常用的转换芯片是MAX232。MAX232内部有电压倍增电路和转换电路，只需5V电源便可实现TTL电平与RS232电平的转换，使用十分方便。串口接口电路如图3所示。
