AN总线在汽车车身控制中的应用

数据寄存器8用于防盗模式；0表示进入防盗模式，1表示解除防盗模式；

数据寄存器9－16：保留。

软件流程

各控制器应按规定格式和周期发送数据到总线上，同时也要接受其他控制器的信息。总线上的其他控制器则根据需要各取所需的报文。对于接收数据，本系统采用中断方式实现。一旦中断发生，即将接收的数据自动装载到相应的报文寄存器中，此时还可采用屏蔽滤波方式，利用屏蔽滤波寄存器对接收报文的标识符和预先在接收缓冲器初始化时设定的标识符进行有选择地逐位比较，只有标识符匹配的报文才能进入接收缓冲器，那些不符合要求的报文则将被屏蔽于接收缓冲器之外，从而减轻CPU处理报文的负担。此外，不同数据应放入不同的报文寄存器中，因此在接收中断服务程序中，就可以容易地判断出中断是由哪个接收报文引起的，其程序流程图如图3所示。

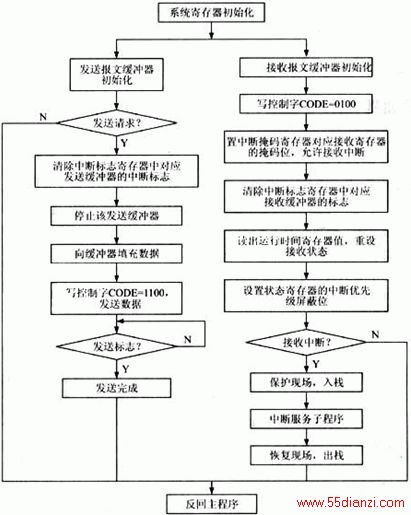

图3程序流程框图

CAN总线作为一种可靠的汽车计算器网络总线，现已开始在先进的汽车上得到应用，从而使得各汽车计算机控制单元能够通过CAN总线共享所有的信息和资源，以达到简化布线、减少传感器数量、避免控制功能重复、提高系统可靠性和可维护性、降低成本、更好地匹配和协调各个控制系统之目的，进而使得汽车的动力性、操作稳定性、完全性都上升到新的高度、随着汽车电子技术的发展，具有高度灵活性、简单的扩展性、优良的抗干扰性和纠错能力的CAN总线通信协议必将在汽车电容系统中得到更广泛的应用。
