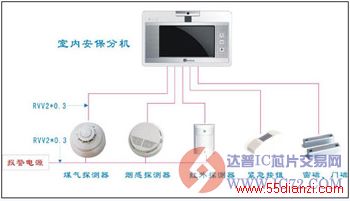

室内分机与报警探头连接示意图
2.小区系统联网设计
单元主干线路设计：主要为单元内切换器连接各个模块之间的联网，采用单根超五类线进行传输，切换器到最远一台分机之间距离不超过150米。
局域网设计：C-5数字系统由于占用带宽不大，对小区的局域网设计要求不高，只需保证整个小区的网络线路畅通，也可以使用小区的宽带网络，主要每个单元预留有一个端口。

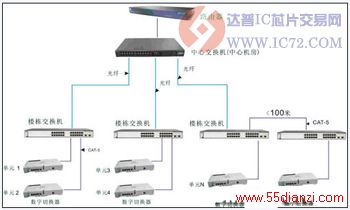

单元内联网示意图
3.系统供电设计
每个管理中心机、围墙机、联网交换机等联网设备需要配置一个电源供电。
单元供电系统从24小时公共用电中引出，为每个单元配置相应足够满足系统工作要求及余量的电源，单元内部每4个模块配置1台电源，第一台电源连接在单通道切换器上，其它电源连接在4个模块的线路中间，使其取得最好的供电效果。
