卫星电源分系统可靠性设计与研究

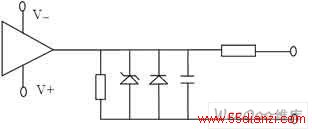

　　图5 遥测输出保

　　5 遥测变换电路输出保护

　　按建造设计规范要求，遥测输出采用了双向限幅电路和限流保护措施，保护电路如图5所示。

　　6 遥控输入保护

　　遥控输入采用限流电阻保护措施，如图6所示。

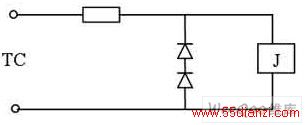

　　图6 遥控输入保护

　　CMOS器件可靠性设计

　　卫星电源分系统电源控制器产品使用了C4071等CMOS器件。按照CMOS电路使用有关标准的要求，采取了如下保护措施。

　　（1）CMOS电路抗锁定措施。每一块CMOS电路在电源VDD端、输入端、输出端都串接限流电阻，限流电阻的选择满足抗锁定的原则，同时也满足电路设计要求。

　　（2）避免长线传输。CMOS器件的输入接口只限于在部件产品内部传输，不存在电连接器接受星上其他部件或分系统的控制信号。

　　（3）多余输入端处理。CMOS器件多余的输入端根据逻辑状态的要求接VDD或VSS，或者与在用的输入端并联。（今日电子 上海电器科学研究所（集团）有限公司 俞绍安）
