基于ARM双核处理器的3G数码相框解决方案

点击数：7996 次录入时间：03-04 11:40:29 整理：http://www.55dianzi.com 电工文摘

引言
我公司3G数码相框方案采用双核多媒体处理器设计，它可提供高性能媒体功能，具有低功耗的特点，集成ARM926EJ和ARM946E的双核处理器，支持多种视频编解码功能(如MPEG-1/2/4,MJPEG，JPEG和H．264的解码、MJPEG,JPEG,MPEG-1/2/4的编码等)；而且它带有2D和3D的图形加速器，能够更为合理地区分和处理不同维度的数据，同时还能在多图层下支持视频播放的显示。另外，由于在核心增加了NTSC／PAL的编码器，可以为该芯片轻松实现1路数字、1路模拟双屏输出的强大功能。
杭州平望科技有限公司设计的PVT-805S ARM工控主板开发平台，是以该双核处理器为核心的多媒体处理通用平台，结合处理器强大的多媒体处理功能与丰富的外设接口，在此平台上进行二次开发，可以实现车载导航，网络播放终端，数码相框，数字电视机顶盒，智能手机等的多种设备功能。本文着重阐述基于3G网络的数码相框解决方案。

1、方案设计目标功能
1. 1 产品定义：基于3G的数码相框是一种在支持本地图片存储，浏览，音视频播放的基础上，通过外接EVDO 3G模块对远程服务器的图片，视频内容进行访问，下载与在线播放的数码影音设备
1. 2 功能列表：
图片浏览功能：支持JPEG，PNG，GIF，BMP等静止图片以及MJPEG，MPEG-1/2/4，H.264等动态图片.静止图片的最大分辩率为4096X2048,MJPEG,MPEG-1/2/4动态图片最大分辩率720P.
背景音乐:支持MP3,WMA,OGG等音频格式,音频采样率为8K至96K.
存储介质: 支持SDHC/MMC/CF,板载NandFlash等.
网络接口: SDIO接口的Wi-Fi,蓝牙,USB接口的EVDO 3G模块.
人机界面: 16M色TFT,电容式触控按键.红外遥控
电源: 采用5V AC电源适配器或一节锂离子(锂聚合物电池)供电,锂离子(锂聚合物)电池采用适配器或USB连接线充电.
功放: 采用2W立体声D类功放,提高了效率,延长了电池工作时间.
2、系统硬件结构
2．1 CPU硬件架构

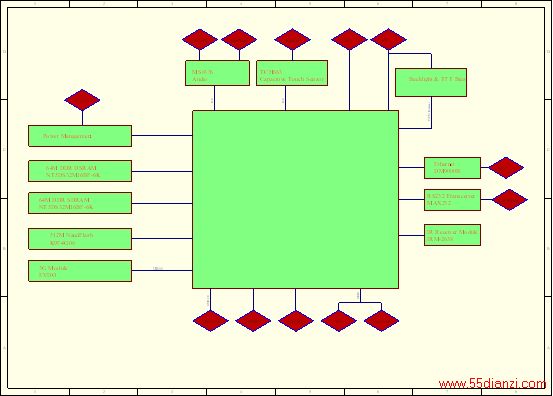

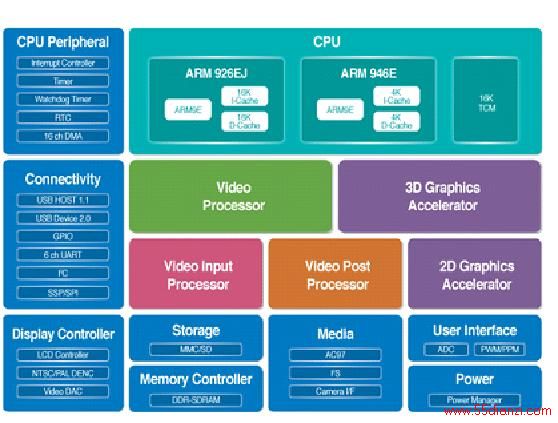

如图1所示，处理器芯片在1个双核32位CPU处理器的基础上集成了视频处理器，专门进行硬件编解码视频的处理；集成了1个显示控制器来进行双路显示输出；集成了1个Memory控制器(包含双DDR控制器和NAND Flash／Static控制器)，其中双DDR控制器的设计极大地提高了内存读／写效率，而将不同模块处理部分使用不同的内存区域，减少了内存读／写冲突的发生；集成了1个视频输入控制器，可以外接摄像头，回显模拟视频流；集成了AC 97和I2S两种接口的音频控制器，提供更为丰富的音频接口；集成了2D、3D图形加速器和PWM脉冲宽度调制器以及PPM脉宽测量模块等。
