7．过电流保护
UCC3957采用二级过电流保护模式保护电池组的过充电电流和电池组短路，当电流检测电阻RSENSE（接在引脚AN4与引脚BATLO之间）上的电压降超过某一阀值电位时，过电流保护进入打嗝儿保护工作模式。在这一工作模式时，放电FET晶体管VT2周期性地关断与导通，直到故障排除。一旦故障排除，UCC3957自动恢复正常工作。
为了适应大的容性负载，UCC3957有两个过电流阀值电压，对应每一阀值电压可以设定不同的延迟时间。这种二级过电流保护既可对短路提供快速的响应，又可使电池组承受一定的浪涌电流。这样可防止由于滤波电容较大而引起不必要的过电流误保护动作。
第一级过电流保护阀值电位为150mV，对应0.025Ω的电流检测电阻，过电流阀值为6A。如果峰值放电电流持续时间超过该值所设定的时间（由接在CDLY1和地之间的电容设定），UCC3957进入打嗝儿保护工作模式。打嗝儿保护工作模式时的占空比约为6%，即关断时间大约是导通时间的17倍。
第二级过电流阀值电位为375mV，对应0.025Ω电流检测电阻，过电流阀值为15A。如果峰值放电电流超过该电位值所设定的时间（由接在CCDLY2和地之间的电容设定），UCC3957进入打嗝儿保护工作模式，并且占空比一般小于1%。而关断时间tOFF仍然由接在CCDLY1与地之间的电容决定。这一技术大大地降低了短路时FET晶体管VT2上的功耗，从而降低了对FET晶体管VT2的使用要求。
当CDLY1=0.022μF时，则对应第一级过电流的（当电流大于6A而小于15A时）导通时间tON大约为大约10ms，关断时间tOFF大约为160ms，占空比为5.9%；当电流超过15A时如果不用CDLY2，则第二级过电流保护的占空比为0.1%；如果CDLY2取22PF时，则对应的导通时间为800μs，占空比为0.5%。
4.2 UCC3957的典型应用电路

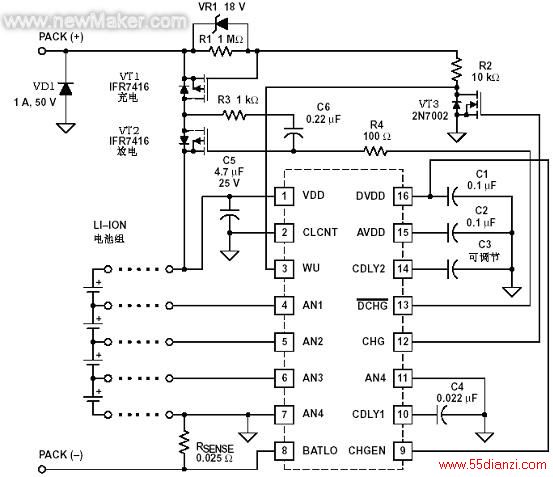

采用UCC3957的4节电池组的典型保护电路如图4所示。
图4 4节锂电池充电电路的典型保护电路
图4中，VR1和R2用于当充电器开路充电电压过高时，保护充电FET晶体管VT1。在该应用电路中，短路时放电FET晶体管VT2关断，由于电池组输出的分布电感，这时的di/dt会产生一个电压的负突变；这一负突变会超过放电FET晶体管VT2的耐压值，这一负突变也会损坏UCC3597。图4中的VD1对这一负突变箝位以保护放电FET晶体管VT2，C5应直接置于电池组的顶端和底端。
由于当放电过电流保护时，放电FET晶体管VT2产生的负电压过充电di/dt的大小有关，而di/dt与放电FET晶体管VT2的导通和关断驱动脉冲的上升、下降时间有关。故图4中用R3、C5、R4来控制di/dt的大小。
参考文献：
1．TI's Designer's Guid CD-ROM SLYC005D ISBN-980029-43-7H SLUS236A "Three-or four-cell lithium-ion protector circuit"
