用于1900 MHz的平衡式PIN二极管衰减器设计

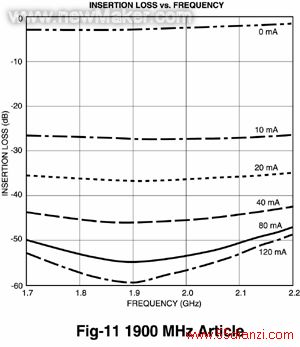

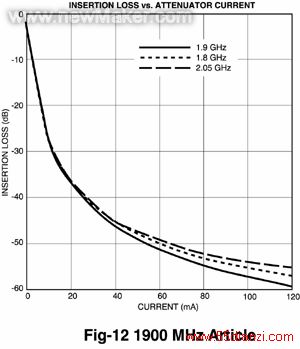

图12显示注入损耗随着衰减器电流改变而改变的情形。不论在最小或最大注入损耗的设定下，注入损耗随着-30dBm至+10dBm之间的不同输入位准而改变的幅度会最小。这可以确保当RF驱动位准改变时，发射器链路驱动一个阻抗相当固定的负载时所产生的阻抗波动机率会最低。

第三级截点量测

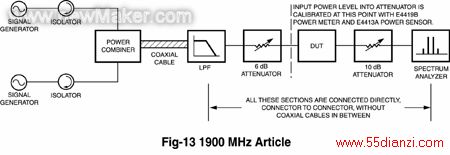

安捷伦的HSMP-481B低失真PIN二极管赋予衰减器的高线性度，使得这个平衡式衰减器的IP3量测变得非常困难。图13显示了这类量测的设定。两个信号源之间的频率间隔为1MHz。在量测这个衰减器的输入IP3时，选择这么大的频率间隔，可以防止信号产生器的旁波带杂讯影响到量测的准确度。

使用HP83712B与HP83630B合成信号产生器的信号源，来产生交互调变量测所需要的两个音调。在信号产生器的输出端放置两个AlcatelFerrocom10A1-01隔离器，以避免一个产生器的信号在它的产生器输入电路与另一个信号进行交互调变，并可获得较高的量测准确度。在隔离器之后，利用ANZACH-8-4功率结合器将这两个音调结合，然后再将它送到衰减器电路板。使用Mini-Circuit的SLP-2400低通滤波器及2.4GHz的截止频率，来过滤两个音调的第二谐波。为了进一步确保会以宽频的低VSWR信号源来驱动衰减器输入，可在平衡式衰减器的输入埠前面放置一个6dB的衰减器。接着调整信号产生器的输出位准，直到HPE4419B功率表与HPE4413A功率感应器上显示6dB衰减器输出端的功率位准为+2.9dBm为止（在1901MHz和1902MHz下）。在平衡式衰减器的输出埠后面放置一个10dB的焊垫，可以改善在衰减器输出埠所看到的负载之VSWR，同时可在信号进入HP8563E频谱分析仪之前，为其提供额外的衰减。频谱分析仪的视讯频宽和解析频宽设为1Hz，量测频距设为10KHz。如图14所示，在1.9GHz下的整个偏压电流范围内，量测超过+50dBm的平衡式衰减器电路板，可得到优异的输入IP3。

理论上，平衡式组态的IP3会比非平衡式组态的高3dB。输入端的IP3可计算如下：

Pin是指衰减器输入埠的两个音调的功率位准。(是两个基本音调中较小者，与两个第三级乘积中较大者之间的功率差异（在衰减器的输出埠上）。(
