等量输入噪声(EIN)=输入参照噪声总量()×输入频率范围
输出噪声=等量输入噪声×增益=545.81nV×5=2.73uV(适用于1级增益)或545.81nV×100=54.58uV(适用于2级增益)。
两个放大级的输出噪声总量
1伏输出电压的信噪比电平=20×log(1V÷54.58uV)≈85.3dB
电路输出噪声总量大约是每一噪声源均方根的平均均方值总和的平方根,此外输出噪声通常绝大部分来自噪声量最大的信源。实际电路如图2所示。

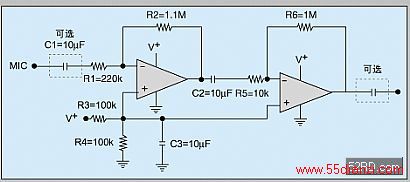

图2MIC前置放大器电路图
请注意,这款电路只适用于单电源供电的设计,其中输入及输出电容器(C1及C4)只是选项,工程师可根据实际情况考虑选用。适用与否取决于用户系统的输入与输出如何连接。若麦克风输出设有直流补偿,那么便需要增设C1输入电容器,以便阻塞直流电信号。输出电容器也可发挥相同的作用。
目前市场上出售的麦克风大部分以2k(左右的高阻抗麦克风以及只有几百(的低阻抗麦克风为主,这两类麦克风都可采用上述前置放大器设计。高阻抗高输出麦克风前置放大器较为简单,可以采用非反相或反相放大器配置。由于其频率响应较为平坦,因此无需特别加以均衡,而且输入电平较大,放大器对噪声的要求很低,但高阻抗麦克风对来历不明的噪声及磁场极为敏感。低阻抗低输出麦克风前置放大器也可采用非反相或反相放大器将输入信号放大,频率响应及均衡等方面的要求都与高阻抗高输出的前置放大器大致相同。如果麦克风的输出电平较低,工程师必须注意选用低噪声的运算放大器。如性能较好的低噪声运算放大器应该产生较低的输入参照电压噪声,而且噪声不应超过10nV/((Hz)。
