显然，只要在任何转速下，都能控制鼓风机的流量，使其大于极限流量，则风机便不会发生抢风问题，这就是防喘防抢控制的基本思想。
考虑到吸入气体的状态如压力、温度、密度及系统风量、风压变化等都会引起风机特性曲线的变化，因此应考虑一定的安全容量，确保实际工作点不会太靠近不稳区极限，以避免发生抢风喘振事故。在一次风系统中采用“调速－比例调门法”比较适合电厂安全和节能需要。
变频协调控制单元将变频节能与防喘振协调控制，根据一次风系统的要求，风机流量波动时维持出口压力在某一定值范围内，因此取出口压力Ｐ1，送入变频节能与防喘振控制器中，由压力变送器，协调控制器，高压变频器，电动机和风机构成一个闭环控制系统，通过不断地参与鼓风机转速自动调整，来达到稳定出口压力的目的。

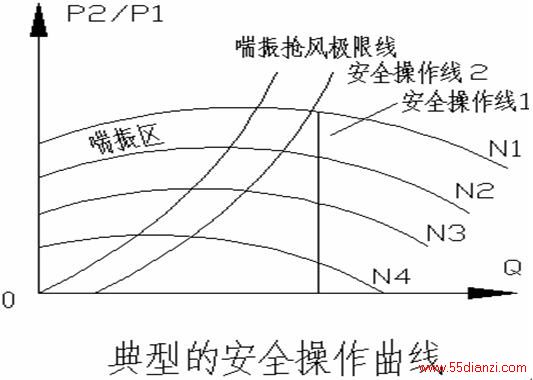

图6：典型的安全操作曲线图 图6给出了两条典型的安全操作线，其中安全操作线1为固定流量安全操作线控制。安全操作线2为一条与喘振极限线相似的曲线，其流量比喘振极限流量大5%~15%，解决了转速较低时安全操作线1存在的耗能问题，是一个最节能安全控制方式。
3.一次风机RB时，一次风机变频器过负荷保护动作防范
一次风系统变频运行时，单侧一次风机变频器故障不能连续运行时，会触发机组RB功能动作。系统处理不当或反应不及时，就会最终引起机组跳闸。结合锅炉一次风机RB分析，主要会导致一次风机变频器过负荷保护动作有以下方面的原因：
3.1次风机RB工况初期，系统通风量过大，在单点压力情况下，流量超标引起变频器过负荷。
3.2一次风机RB工况初期，风机的运行工况严重偏离高效点，运行效率极低。
3.3一次风机性能曲线陡峭，驼峰型特性明显效率低。
为防止一次风机变频器过负荷保护动作的措施如下：
（1）一次风变频器的设计过程中提供负荷限制功能，防止变频器过负荷保护动作跳闸。
（2）优化RB时一次风系统逻辑。
四、结束语
通过变频协调控制技术在锅炉一次风系统变频改造应用中的研究，充分说明：在利用高压变频进行节能改造的过程中，着重研究和解决高压变频技术应用中带来的问题和解决办法，对提高系统运行安全稳定性，降低经济损失，具有更为重要的意义。将变频协调控制技术应用到各种领域当中能够显著提高生产系统因变频改造带来的安全稳定等效益，并且可以进一步实现优化系统，提高节能效果的目的。该项技术的研究势必会为高压变频技术的广泛应用起到积极的推动作用。
