三绕组变压器低压侧相间后备保护的方案和
点击数：7823 次 录入时间：03-04 11:59:12 整理：http://www.55dianzi.com 电工文摘

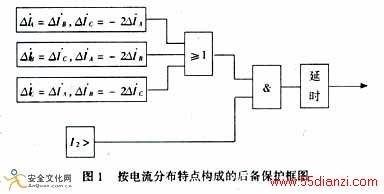

综上所述，在变压器微机保护中额外增设最简单易行的第(3)、(4)两种保护方案，专用于反应变压器低压侧相邻元件两相短路，不需要额外的硬件支持，程序简短。只需将第(3)种保护方案I２的整定原则改为与出线第二段保护配合，即I２的定值大于出线第二段保护动作电流的50%(需考虑分支系数的影响)，并确保在变压器低压侧母线上发生相同短路时有1.3的灵敏度。因两相不接地短路时负序电流是三相短路电流的50%；动作时限比出线第二段保护的动作时限大一个△t，保护动作于跳变压器三侧断路器，必要时可以缩短出线第二段保护的动作时限(取0.3?s)，以保证全系统及变压器的安全稳定运行为最终目标。第(4)种保护方案的整定原则改为与出线第一段保护配合，并确保在变压器低压侧母线上发生相间短路时有1.3的灵敏度。
按上述方案改进后，当在出线第一段保护范围内发生相间短路时，由出线第一段保护动作切除故障，第(4)种方案不会无选择动作；当在出线第一段保护范围外发生相间短路时，由出线第二段保护动作切除故障，第(3)种方案不会无选择动作；当在低压侧母线上发生相间短路时，由(4)种方案快速动作切除故障；当变压器低压侧断路器拒动时，由第(3)种方案动作于跳变压器三侧断路器，以确保变压器本身的安全。因此，增加上述两种保护方案后不会带来其它不良后果。
3结论
在变压器微机保护中额外增加上述两种快速后备保护，专用于反应三绕组变压器低压侧(d接线)两相短路故障，简单易行，不需要额外的硬件支持，程序简短，不会增加保护的复杂性，也不会带来其它的不良后果。此方案是可行的，有利于保护系统和变压器本身的安全稳定运行，适用于中、低压侧解列(或单独)运行的三绕组变压器。
