变压器空载试验的微机化测试方法分析

4　现场应用效果　　本系统为AVO公司设计的变压器空载试验的微机化系统。测量电流和电压的平均值的误差为0．2％，测量功率的精度为0．5％，采样频率为10μs，完全可以满足变压器空载试验的要求，公司已经用上述方法对重庆ABB变压器厂和沈阳变压器有限公司生产的变压器进行多次空载试验，实践证明效果很好。
　　下面是公司为重庆ABB变压器厂生产的一变压器前后分别采用传统的人工计算方法和改进后微机化测试方法的结果对比。该变压器型号为SFPZ9－120000／220，电压为220±8×1．5％／121／10．5 kV，联结组别为YN，YnO，dn，额定容量为120／120／60 MVA，　　额定电流为314．92／572．58／3299．14 A，测试环境温度24℃，测试地点为重庆黄角桠。

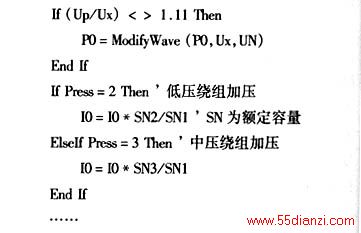

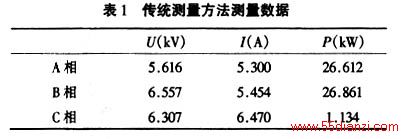

　　首先采用传统人工测量方法，测量数据如表1。

不清   经上述数据计算（换算到10．5 kW）得到
　　空载电流：I0＝5．66 A，空载电流百分数：I0％＝0．086％，空载损耗：P0＝53．08 kW采用本系统测得
　　空载电流百分数：I0％＝0．083％，空载损耗：P0＝54．66 kW
5　结束语
    （1）本次设计的变压器空载试验的微机化系统采用数字采样技术，利用微机进行数字滤波、数据处理、数值计算，减少或排除了各种误差，避免了繁琐的人为读表和计算，提高了测试精度和效率。
　　（2）采用微机系统代替了传统的测量控制仪表，使测量硬件电路大大简化，大大降低了仪表成本，并且在空载试验中操作方便简单，软件用户界面友好。
　　（3）由于负载试验和空载试验的电源和测量线路一样，所不同的是非电源侧的绕组要人为短路，所以上述系统也可用于负载试验特性的测试。
　　可见，用变压器空载试验的微机系统代替传统的人为常规空载试验方法有无可比拟的优越性，值得大力推广和应用。

参考文献
［1］　变压器制造技术丛书编审委员会．变压器试验［M］．北京：机械工业出版社，1985，P81～98．
［2］　邵钟武等．数据采集系统［M］．北京：石油大学出版社，1998．
