（5）曾经因变电站建设滞后而已采用过渡电源方案供电的项目，在变电站（20kV电源）建成后，项目内部配电设备需进行升压改造才能转至新建变电站供电，需对用户进行解释，并利用电价政策引导新用户接入20kV系统，从而推进20kV电压等级的推广。
（6）对于负荷基本自然增长，配电网结构已趋成熟、稳定的区域，引入20kV电压等级会出现用户接入电压混杂，配电运行管理复杂等问题。为此，暂不引入20kV电压等级，待设备达到寿命周期后再进行更换和改造。
5应用实例
某开发园区为位于南京秦淮新河以南、长江东岸的一个省级工业园区。现有220kV开关站、110/10kV变电站各一座。110kV变电站容量为131.5兆伏安。园区用户现由园区内的110/10kV变电站和距园区8公里外的110kV变电站的2回10kV公用线路供电。根据负荷预测，园区最终负荷为132.48万千瓦。规划需建设1座220/110/20kV变电站（主变压器最终容量为3240MVA，由现220kV开关站增容改造而成），3座110/20kV变电站（主变压器最终容量为3100MVA，其中一座由现状110/10kV变电站增容改造而成）。
为满足负荷发展及20kV配电网构建的需求，2008年新建一座110/20kV变电站。新建的110/20kV变电站引出20kV线路，切除其供电区域内的10kV线路负荷。同时将转切至新变电站供电的10kV线路、公用变压器更换成20kV（对分散台片进行整合），10kV专用变压器也尽可能更换成20kV，不具备条件更换的专用配电变压器可加设20/10kV联络变压器。

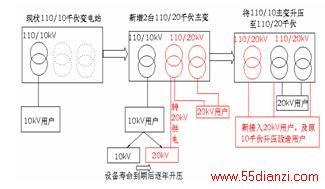

随着园区西南部地区负荷的发展，2010年在现有110/10kV变电站内增加1-2台110/20kV主变压器，原110/10kV主变压器维持现状，其所供电的10kV设备逐步改造成20kV，转至110/20kV主变压器供电。待10kV设备全部改造成20kV后，再将另一台主变压器升压改造成110/20kV。改造方案示意图如图1所示。
图一现110/10kV变电站升压改造方案示意图 随着20kV电源点的建设及新用户的接入，20kV配电网不断发展壮大，最终在开发园区内构建成熟的20kV配电网。
6对改进20kV设备的建议
经过近一年的摸索和实践，我们发现20kV设备存在着应用推广20kV电压等级的制约因素。希望设备制造厂商能加强技术攻关，进一步采用新技术、新材料、新工艺，提高产品性能、扩大产品适用范围，以满足电力部门的需求。具体建议在以下几方面能得以改进。
（1）鉴于目前过渡阶段仍存在着20kV设备降压运行过程，作为变电站变压器进线和母联（或分段）断路器仍要维持31.5kA的遮断容量水平。如果考虑到远景主变容量更大，对20kV断路器的遮断容量要求更高，因此希望能研制更大容量的断路器。在具备大遮断容量断路器的前提下，变电站20kV的母线接线形式则可以适当简化，不再受需设置分支接线的限制。
（2）20kV开关柜等配电设施应能够进一步小型化，其尺寸能与10kV设备接近，这样可以极大地方便进行站内升压改造，节省工程造价和实施时间。
（3）因在过渡阶段会大量采用20/10/0.4kV双变比配电变压器，建议能提供装配有该双变比配变变压器的箱式变电站，以满足不同客户的需求。同时，能结合欧式与美式箱式变电站的各自优缺点，开发研制出介于两者之间的新型箱式变电站。
（4）由于目前“高供高计”客户的10kV计量柜是采用三相三线方式，即柜内2只电压互感器采用全绝缘结构V-V型接线，2只电流互感器则为三相三线计量方式。而20kV计量柜一般为三只电压互感器和三只电流互感器，计量方式为三相四线制，因此在过渡阶段20kV柜降压运行时，厂家的计量柜需按10kV柜配置,当其恢复20kV运行时，柜内结构要改变,改造工作量仍很大，甚至有可能因空间不够而需重新设计。目前厂家的20kV计量柜均按小电阻接地系统设计，电压互感器中性点采用直接接地方式。若20kV系统采用不接地或消弧线圈接地方式，则计量柜还须重新设计，对此，希望厂家能予以改进。
7结语 南京供电公司通过对南京电网现状的缜密分析和思考，对20kV电压等级的特点及引入条件进行了认真的研究。在全方位进行技术经济论证的基础上，经过意念多时间的实践，初步形成一整套适合于南京城市电网特点的应用20kV电压等级的原则和方案。20kV推广应用不仅要根据具体情况以及不同的范围因地制宜地制订实施规划和方案，而且也需要设备制造厂家给予紧密的配合。南京供电公司进行有益的探索可供有关方面参考。
