卷烟行业供配电系统中有源滤波器应用

卷烟行业供配电系统中有源滤波器应用

点击数:7668 次   录入时间:03-04 11:42:55   整理:http://www.55dianzi.com   电工文摘


  2、测试数据及分析

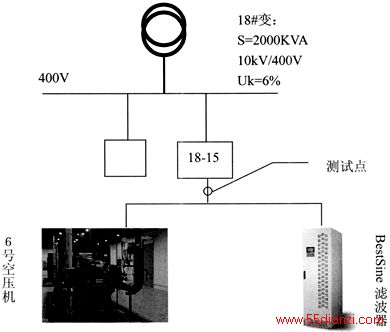

配电系统示意图

  6.2 测量记录

空压机运行,滤波器停止       空压机运行,滤波器运行

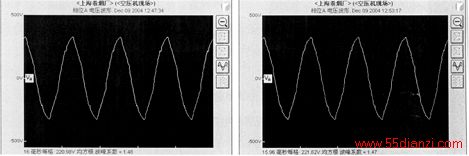

图1 电压波形对比图
空压机运行,滤波器停止       空压机运行,滤波器运行

图2 电流波形对比图

图3 电压谐波频谱对比图

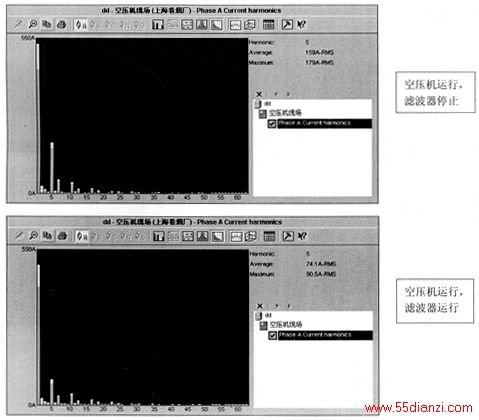

图4 电流谐波频谱对比图

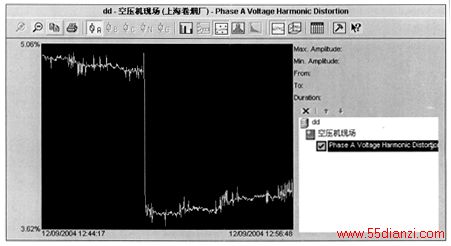

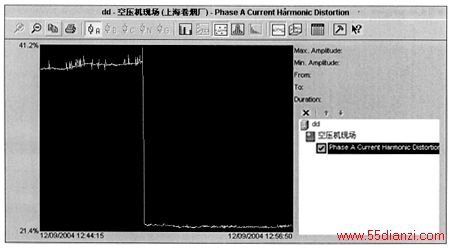

图5 总谐波电压(VTHD)和总谐波电流(ITHD),滤波器停止、运行对比图
注:总谐波电压畸变率(VTHD)在滤波器运行后产生了较明显的下降

注:总谐波电流畸变率(ITHD)在滤波器运行后产生了一个较明显的下降

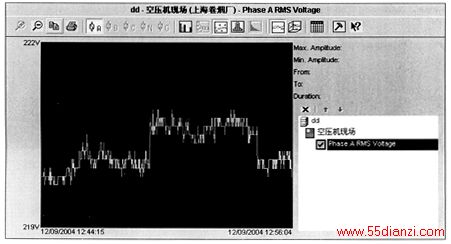

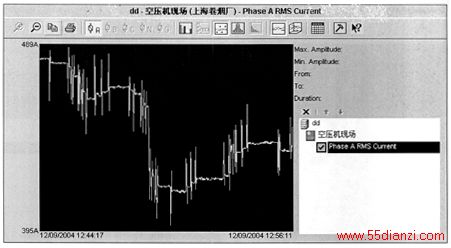

图6 电压(RMS)和电流(RMS),滤波器停止、运行对比图

注:在滤波器运行后,电压(RMS)得到提高

注:在滤波器运行后,电流(RMS)有明显的下降

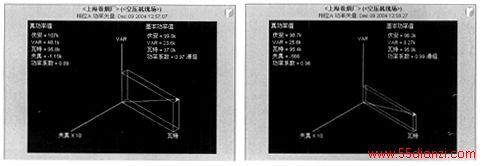

图7 功率因数,滤波器停止、运行对比图

注:从对比图中可以看出功率因数在滤波器运行前后有较明显的提升

在监控期间,滤波器运行、停止对比表(前16个谐波):

谐波滤波器停止滤波器运行电压
(V)%电流
(A)%电压
(V)%电流
(A)%1220.7100436.6100220.9100428.510020.1560.0701.7580.4020.2760.1255.0211.17130.1450.0659.3482.1410.1310.05910.242.39140.0780.0351.1170.2560.0970.0433.4030.79458.9644.061159.836.616.2592.83276.1517.7660.0610.0270.6820.1560.4170.1881.1660.27273.3221.50545.6310.452.8251.27831.817.42380.0650.0290.3430.0780.1570.0710.8490.19890.1080.0481.5240.3490.2460.1110.9720.226100.0680.0300.5000.1140.1530.0692.1560.503113.911.77134.277.8494.3821.98335.138.198120.1080.0481.2140.2780.2290.1031.2830.299130.9590.43411.902.7271.1030.49913.253.091140.0680.0300.4150.0950.1380.0621.4830.346150.1220.0550.6880.1570.1730.0780.4180.097160.0430.0190.2960.0670.0680.0300.3510.081THD5.036%39.372%4.178%22.067%功率因数0.890.96

  6.3 测试分析
  在临测期间,滤波器停止时,5次谐波电压8.964(V),5次谐波电流159.8(A),总谐波电压畸变率(VTHD)为5.036%,总谐波电流畸变率(ITHD)为39.372%,功率因数0.89;滤波器运行时,5次谐波电压6.259(V),5次谐波电流76.15(A),总谐波电压畸变率(VTHD)为4.178%,总谐波电流畸变率(ITHD)为22.067%,功率因数0.96;
近年来,由于调速和节能的需要,越来越多的场合用到了变频调速技术。由于变频器中要进行大功率二极管整流、大功率晶体管逆变,结果在输入输出回路产生谐波,干扰供电系统、负载及其它邻近电气设备,在实际使用过程中,经常遇到变频器谐波干扰问题。上海卷烟厂6#空压机Atlas ZR315 VSD的变频器部分是SIEMENS公司生产的SIMOVERT MASTERDRIVES Vector Control矢量控制三相交流传动系统电压源型变频器产品。该变频器输入侧的整流单元主要部分是一个6脉动整流桥,在三相桥式整流回路中,输入电流的波形为矩形波,波形按傅立叶级数分解为基本和各次谐波,通常含有6n±1(n=1,2,3…)次谐波。所以6#空压机产生的谐波以5、7次谐波为主。在该变频器的输出侧的逆变输出回路中,输出电压和电流均有谐波。对于PWM控制的变频器,只要是电压型变频器,不管是何种PWM控制,其输出电压波形为矩形波。其中谐波频率的高低是与变频器的调制频率有关,随着调制频率的不同而产生不同频率的高次谐波。
  从上面量测数据可以看出来,变频空压机在安装了有源滤波器后,在电能质量改善方面产生了较为明显的效果:总谐波电压畸变率(VTHD)下降了17%,总谐波电流畸变率(ITHD)下降了44%;其中5次谐 波电压下降了16%,5次谐波电流下降了52%;电流(RMS)下降了12%;功率因数、电压有效值得到了提高;变压器和电力电缆由于谐波的存在而导致的温升、变压器噪声、电子设备的故障率、开关和继电保护的非正常跳闸都得到了一定的改善。

  7、结论
  本文从谐波的概念、产生、传输以及其对卷烟企业配电系统中的设备所造成影响入手,并针对目前抑制谐波的一些方法做了较为详细的阐述,结合上海卷烟厂空压机应用有源滤波器后的效果,旨在唤起人们对谐波以及其所造成的危害的重视。
  有源滤波器运行后所产生的滤波效果基本达到了减少谐波含量的一个基本要求。对烟草行业的高附加值的专业设备得到有效保护,对烟草行业中在供配电质量改善上有着推广的价值和意义。
