10kV小电阻接地系统特殊问题探讨

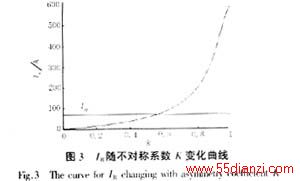

　　根据实际参数，取不同的不对称系数K的值，得出线路参数不对称时产生的流经中性点的电流I_R随自变量K变化的曲线，如图3所示。考虑接地网接地不良时，接地网电阻取为0．5Ω，根据不同的高压侧短路电流及K值得到一组流经中性点的电流I_R的曲线，如图4所示。图中均为接地变压器零序电流保护整定值。

　　从以上仿真曲线可以看出，随着不对称系数的增加，接地变压器中性点电流增加。仅仅线路对地电容阻抗不对称时，当不对称系数K达到0．55左右时，接地变压器零序电流达到保护整定值，接地变压器零序电流保护将误动。如果变电所接地网不好，线路对地电容阻抗又不对称，接地变压器零序电流达到保护整定值时的不对称系数K明显减小，且高压侧短路电流越大，K值越小。仿真结果很好地验证了前面的分析。
5　结语
　　10 kV中性点小电阻接地方式在我国投入运行时间不长，许多问题尚未进行深入研究。线路参数不对称会产生流过接地变压器中性点的零序电流，变电所接地网接地不良会导致接地变压器中性点零序电压加大。线路参数不对称达到一定的程度或两个因素的同时存在将引起接地变压器零序电流保护误动。因此对电缆线路参数的对称性及变电所接地网接地的完好性进行监测是保证小电阻接地系统安全运行的重要措施。

参考文献
［1］刘万顺．电力系统故障分析［M］．北京：水利电力出版社，1986．
［2］张隆兴，周裕厚．10 kV及以下电力电缆实用技术［M］．北京：中国物资出版社，1998．
［3］Paul Dev，Venugopalan SI．Low－resistance grounding methodfor mediumvoltage power systems．1991 IEEEIndustry Ap－plication Society Annual Meeting 1991，Sponsored by IEEE Industry Application Soc．1571－1578．
［4］Yu，Luke；Henriks，Rolf L．Selection of system neutralgrounding resistor and ground fault protection for industrial power systems．38th AnnualPetroleumand ChemicalIndustry Conference 1991，Sponsored by IEEEIndustry Applications
