（4）方案合理，技术过硬，施工精心。
（5）施工过程中的安全控制。
（6）一切工作均按照既定程序办。
6 调试
施工安装的过程也是对设计进行优化的过程，对于一定的保护装置而言，除保护组成元件的质量和运行维护水平外，调试水平的高低也是直接影响保护装置动作可靠性的重要因素。
6．1 要求
在规定的保护范围内发生故障时，保护装置不应拒动；保护范围外发生故障和正常运行时，保护装置不应误动。要确保保护装置的动作选择性、灵敏性和可靠性。
6．2 程序步骤
（1）依据设计单位提供的保护整定参数对各个继电器进行试验整定；
（2）根据设计功能要求进行单个回路的二次设备传动试验；
（3）用大电流（电压）发生器进行单个回路的模拟传动试验；
（4）全所停电进行系统联动试验；
（5）带负荷进行设备交接传动试验。
6．3 问题及处理意见
在安装调试时，应对控制及保护装置的选择性、灵敏性和可靠性进行认真分析，仔细核对检验元器件的质量，除按照设计意图实现控制及保护功能以外，还应根据实际情况提出优化设计建议，提供给设计和运营单位人员参考。下面举例说明在变配电所安装调试时出现的问题及处理意见。
例一、两路电源互投对低压用电负荷供电并采取简单保护，两主进开关为分励脱扣器，当两路电源同时停电时，主进开关因操作电源失电而不能及时分断，必须手动分断，使故障排除时间延长。处理意见为：将主进开关改为失压脱扣器，在两路电源均失电的情况下，主进开关能够及时分断，故障排除时间缩短。

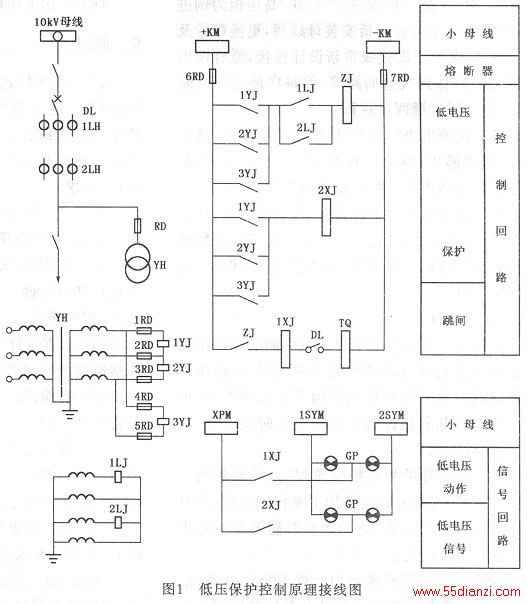

例二、低电压保护是在电流速断保护的保护范围不能满足要求时而采取的一种后备保护，它是反应保护安装处母线电压降低而动作的一种保护。当电压互感器二次回路断线或熔断器熔丝熔断时，会引起低电压保护误动作，使断路器跳闸线路停电。处理意见为：在控制回路串接过电流继电器的常开接点作为低电压保护的闭锁元件，正常运行时（假设出现电压互感器二次回路断线或熔 断器熔丝熔断）过电流继电器不会动作，对保护装置起到闭锁作用，只有被保护线路出现故障流过短路电流时才会动作，否则只发出低电压信号，这样可减少非线路故障的停电范围（见控制原理接线图1）。
例三、母线绝缘监视装置是利用线路单相接地时，接在母线电压互感器二次侧开口三角形线圈的过电压继电器动作发出接地信号的监视装置，在安装调试时可以先将过电压继电器常开接点短接，观察母线接地信号显示情况，合格后再用带高压跌落式熔断器装置的试验设备进行模拟试验。
7 注意事项
在变配电所改扩建施工过程中应注意以下几点：
（1）根据设计原理和
柜内接线图，对照实物逐一检查测试，排除供货单位因同一种元件不同型号而导致接线错误。
（2）停电计划中确定每次停电时间应充分考虑停电、施工、调试、送电等因素，根据计划工作内容，测算各工序的作业时间。一般当天停电应当天恢复供电。有时还要根据实际停电时间长短及时调整作业计划。
（3）在进行开通调试时，应认真审核施工图纸，理解各部分保护和控制电路的功能含义，准确模拟各种故障，按照规定程序操作，避免误操作对设备造成的损坏。
（4）掌握电力系统参数，复核各保护装置整定值，确保本级保护不会对上级保护造成冲击。
（5）电流互感器的二次侧不允许开路。如果不停电拆装仪表等，必须将电流互感器二次侧绕组或端子排短路后再进行拆装。
（6）电压互感器二次侧不允许短路。如果不停电拆装仪表等，必须将电压互感器二次侧绕组或端子排经过电阻并联后再进行拆装。
（7）选取熔断器的熔丝电流值，应注意断线
闭锁装置中电压互感器二次回路熔断器的额定电流必须大于或等于电压互感器二次回路可能出现的最大负荷电流的1．2倍至1．5倍，而且熔断器熔断时间必须小于继电器的动作时间，以保证断线闭锁装置可靠地闭锁。
（8）有些元件接点和开关触头接触不良引起的故障时有发生，安装调试时应及时发现，请生产厂家来人处理，必要时进行更换，接线时也应注意连接线与接点的可靠，避免接触不良或线头松动，使保护装置误动或拒动，乃至接点发热而损坏。
8 结束语
运行中的变配电所改扩建涉及方方面面的工作，不同变配电所其改造内容和复杂程度也不一样，施工时要具体问题具体分析。本文是笔者通过实践对变配电所改扩建工程施工过程的总结，供同行人士讨论，也希望能为即将参与同类工程施工的人员提供借鉴和参考。
