GG—1A开关柜“五防”装置的应用

    改进的GG—1A开关柜的“五防”装置方法很多，如采用电子程序锁实现“五防”，但该方法造价高平均每座变电站需投资20万元左右。我们现在采用在原开关柜上增设机械连锁装置的方法使其达到“五防”的要求。具体措施如下。

1  防止带负荷分合隔离开关

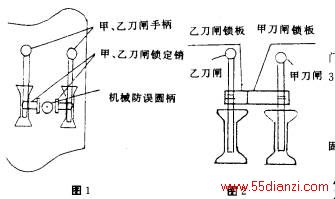

当断路器处于合闸状态时，机械联锁圆柄与甲、乙刀闸锁定销相互制约（见图1），该圆柄档住了甲、乙刀闸锁定锁使其拉不出来，因而甲、乙刀闸也就不能进行分闸操作，由此解决了带负荷拉隔离开关的问题。当甲、乙刀闸处于分闸位置时，断路器可以进行分、合闸。

    为了保证在停送电时甲、乙刀闸接操作程序操作，消除人为误操作因素，在甲、乙刀闸操作机构上增设了相互制约的联锁板（见图2），在分闸操作时，只能在拉开甲刀闸后，才能拉开乙刀闸。在送电时，只有合上乙刀闸后，才能合上甲刀闸。从而杜绝了在分、合闸时的反程序操作。

2  防止误入带电间隔和带电挂接地线

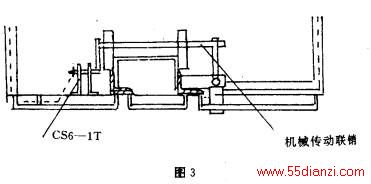

在GG—1A开关柜的前上门与甲刀闸的操作机构之间增设一套机械联锁装置（如图3），在前下门上增加一个与前上门有制约关系的机械挡板，这样甲刀闸的前上门和前下门就建成了一个相互制约的关系网，即甲刀闸不拉开，前上门打不开；前上门不打开，前下门也打不开。反之，前下门不关，前上门关不上；前上门不关，甲刀闸不能合闸。这样就彻底杜绝了在开关柜前面误入带电间隔之问题。

在后门与甲刀闸的操作机构之间增设一套弹簧拉线联锁（见图4），这样，后门的开合与甲刀闸的分合建立了机械联锁关系网，即当甲刀闸处于合闸位置时，锁定镇把后门锁住，使后门打不开。当甲刀闸与闸时带动机械软线把锁定锁拉向箭头方向运动。这时锁定销把后门解锁，后门可以打开，由此解决了开关柜后门误入带电间隔的问题。

    因为甲刀闸不分闸，开关柜的前上门，前下门及后门都打不开，就解决了带电挂接地线的问题。

3  防止带地线合隔离开关

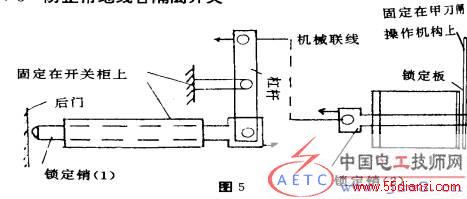

原是开柜的接地装置在柜内端子室外侧，现把它移到开关柜后门外侧，再与主接地网相连。停电时，打开后门，经验证确无电压后，把接地线连接在接地点上。在后门与甲刀闸之间再设一套机械联锁装置（见图），使其达到后门不关，甲刀部不能合闸的功能。

    当后门处于开门位置时，锁定销，把固定在甲刀闸操作机构上的定位板锁住，使甲刀闸不能进行合闸操作；当后门处于关门位置时，后门把锁定销推向箭头①的方向移动，这时，由于杠杆作用，杠杆上端带动机械运线按逆时针方向转动，同时机械连线带动锁定销向箭头②方向移动，将固定在甲刀闸操作机构上的定位椒解锁，这时，甲刀闸就可以进行合闸操作。

4  防止误分、误合断路器

    为了防止误分、误合断路器，我们加强了运行管理工作的力度，在停电检修，试验时，严格执行“两票”及模拟预演工作监护制度，使停电设备正确率达百分之百。

综上所述，GG—1A开关柜经过改造后，达到了“五防”的要求。经过在我局变电站的运行实践证明，该方法弥补了原开关柜“五防”功能的不足，同时杜绝了人为误操作的现象，为电网的安全运行提供了可靠的保证。
