                             图5 考虑变压器影响的谐波等效电路图
                   Fig.5 Harmonic equivalent circuit with considered coupling transformer
  设耦合变压器的原副边电感及互感分别为L1,L2和M,则Vch=sL2 Ish-sMIh′,忽略三相逆变电路开关谐波和电路延迟,则三相逆变电路可以等效为受控电压源,开关电路及变压器的损耗用电阻R上的损耗代替,则可得:


  则

  虽然在正常工作时,变压器副边侧主要流过基波电流,谐波电流很小,但是变压器的参数确实对系统的特性有所影响。特别在本文的有源滤波器电路中,由于变压器的分布参数的影响,系统在高频部分较差的滤波特性将得到改善。
2 新型串联混合有源滤波器的仿真分析
  基于上述分析和设计,对该混合有源滤波器系统进行了仿真。仿真中采用的参数如下。
  a.系统参数。电网相电压:基波为220 V,相电压的5次谐波分量为5%;电网频率:50 Hz;系统阻抗:Ls=100 μH,Rs=2 mΩ。
  b.控制单元参数:电流控制放大倍数K=2。
  c.谐波计算单元Butterworth滤波器截止频率为20 Hz。
  d.无源滤波器参数:L1=19 mH,C=533 μF,L2=0.544 mH。

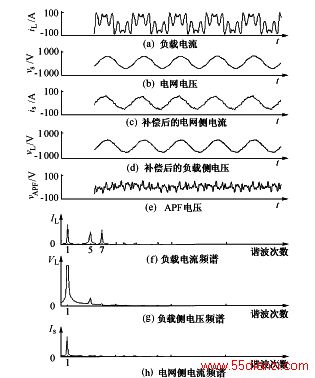

  图6(a)负载电流含有5次(70%I1)、7次(80%I1)、11次(10%I1)、13次(10%I1)、17次(10%I1)谐波;图6(b)电网电压有轻微畸变,含有5次、7次谐波。由图6可见,补偿后电网侧负载电流基本达到正弦波形。补偿前电网侧负载电流畸变率ATHD=108%,补偿后ATHD=4.6%,其中5次、7次、11次、13次谐波得到有效抑制。

                       图6 利用混合APF补偿后的波形及频谱图
                      Fig.6 Waveforms and frequency spectrum
                            of the proposed hybrid active power filter

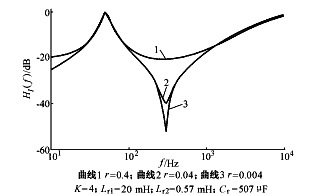

  图7是无源滤波器的等效串联电阻r对系统HI(s)幅频特性的影响,由图可见,系统的滤波特性与无源滤波器的品质因数关系不是很明显。

                            图7 无源滤波器(PF)的等效串联电阻r
                             对系统HI(f)幅频特性的影响
                          Fig.7 The HI(f) characteristics effected
                          by the equivalent series resistance r of the PF
  图8显示了有源滤波器(APF)控制器的电流控制放大系数K对系统HI(s)幅频特性的影响。图中,曲线1对应K=0不加APF补偿系统的幅频特性。加入电流补偿后,当K=2及K=6时,对应图中的曲线2及曲线3。由图可见,谐波电流在较宽广的范围内都得到了有效的抑制,K越大,滤波效果越好。而在基波频率处,由于无源滤波器处于并联谐振状态,基本不流过基波电流。

                     图8 APF的K对系统HI(f)幅频特性的影响
                    Fig.8 The influence of K on HI(f) of HAPF
                  APF的容量可用|IL1||KIsh|估算,一般约为补偿对象容量的2%~3%。
3 结语
  对提出的新型混合有源滤波器的理论分析和仿真研究结果表明,其谐波抑制特性与无源滤波器的品质因数关系不十分明显。虽然电流控制放大系数K越大,滤波效果越好,但是K值也不宜过大,否则可能引起系统不稳定。对负载电流的畸变率ATHD为108%的非线性负载,用该新型混合有源滤波器进行补偿,仿真结果表明,当K=2时,补偿后,网侧电流的ATHD可下降到4.6%,其中5次、7次、11次、13次谐波可得到明显的抑制。
