（2）图形编辑功能强大，包括网络图的绘制、块拷贝、块移动、剪贴、缩放、图形及字体的选择和颜色的设置等，用户可根据自己的要求自行定义不同的字体、不同电压等级母线的线型和颜色，从而使得图形的绘制更加简单，画面更加直观。特定的电力系统元件的图标如线路、变压器等的连线可多折，这样就使得绘制出来的网络图更符合实际。
（3）各元件的参数可以有名值输入，也可以标么值输入，还可以元件的原始参数输入，如输入线路的型号、长度和界面；变压器的短路电压、短路损耗、空载损耗和空载电流的百分比。

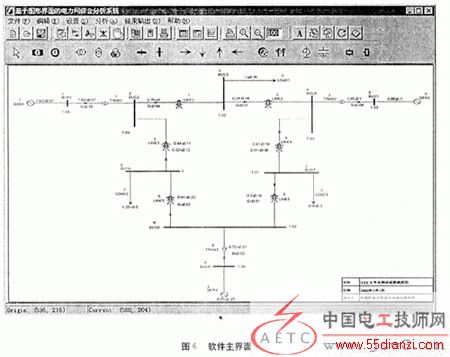

（4）能在网络主接线图上显示全网稳态分析结果，包括各节点电压、角度、线路潮流、发电机出力、全网网损等，可根据自己的需要调整显示结果在主接线图上的位置。潮流计算结果可选择显示，这样运行调度人员可只输出所关心的数据。此外，潮流计算结果也可以表格的形式打印输出。
（5）可通过控制断路器的开断改变网络拓扑结构和通过调整发电机的出力、负荷的大小进行静态安全分析，对于越限的元件，图标变成闪烁的红色。这样可以方便调度员对网络进行静态安全分析。
（6）可进行多重故障分析，结果可以图形的方式在主接线图上显示，也可以表格的形式打印输出。
（7）暂态分析结果可以表格或曲线的形式输出，而且输出曲线的形式多样化，一次可开多个窗口以显示不同类型的多条曲线。
（8）本软件采用了面向对象的设计思想，具有开放性，因此使得本软件能很容易扩充新的功能模块。
5 结论
综上所述，基于图形界面的电力系统分析软件具有良好的人机界面，用户只需通过鼠标的点击、拖动等操作就可实现软件的大部分功能。软件具有强大的图形功能，用户可根据自己的习惯来布置网络图、选择输出的元素、布置输出结果的位置、设置其线型、颜色以及字体等。本软件已在浙江省和山东省几个地区电网中投入运行，其使用的方便性与灵活性得到了用户的好评。
本软件是离线式的电力系统分析软件，如将软件与实时数据库联接，根据实时数据库中的数据自动地绘制网络图，然后进行分析计算，可实现在线式的功能。这样用户无需进行网络图的绘制和数据的输入工作，进一步简化了调度人员的工作。
6 参考文献
1 西安交通大学．电力系统计算．北京：水利电力出版社，1978
2 张小平．面向对象的程序设计及其在EMS软件中的应用．电力系统自动化，1998，22（5）：72～76
3 Zhou E Z．Object－Oriented Programming，C＋＋andPower System Simulation．IEEE Trans on Power Sys－tems，1996，11（1）
4 Foley M，Bose A et al．An ObjectBased GraphicalUserInterface for Power System．IEEETranson Power Sys－tems，1993，8（1）
