模糊神经网络在发动机故障诊断中的应用

模糊神经网络在发动机故障诊断中的应用

点击数:7580 次   录入时间:03-04 11:45:20   整理:http://www.55dianzi.com   电工文摘
    e=yd-y          (8)
    调整网络内部的结合权重,使误差减小,以改善网络的工作,这称为学习神经网络。

    BP算法是一个非线性优化问题,目前,这一学习法以输出的二乘误差为评价函数,普遍采用梯度下降法反向修正各层结合权和阈值.其权值xij修正公式为:
    (9)
式(9)中, wji(n)为第n步从i到j神经元的权值,修正值为:
    (10)

    ε为输出平方误差函数,η为学习速率。

    BP神经网络的训练精度高, 且泛化结果令人满意, 而且理论上三层前馈神经网络可以任意期望精度逼近任意函数。但是,在学习过程中,标准BP算法随着误差值越来越小导致梯度下降调整的幅度也越来越小,从而使网络学习训练时间长,收敛速度慢;此外网络有可能陷于局部极小值。

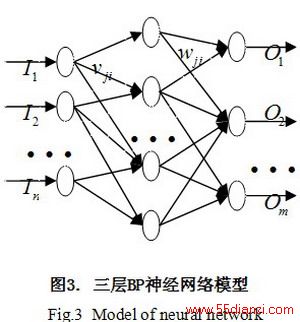

    鉴于以上几点,本文采用一种三层神经网络,采用改进的BP算法.网络如图:

    本文针对基本BP算法的改进包括两个部分:一是给待训练参数的调整量加动量项,即:

    其中□wji(n)为基本BP算法的调整量,α□wji(n-1)为动量项, α为动量系数(一般取0.9),□wji(n-1)为上一次的权值修改量;再就是采用自适应的学习速率,在实际应用中,很难找到一个从始至终都最佳的学习速率,这就希望学习速率能根据误差的状况进行自适应调节,本算法设定了学习速率的增加及减少比率,以实现其自适应调节.

A(k)为第k次的误差平方和.
    调整学习速率的准则是检查本次学习误差是否小于上次学习误差,如果是则说明本次迭代有效,说明当前的学习速率比较适合误差变化趋势,可以适当的加大学习速率.如果本次学习误差大于上次学习误差说明产生过调,此时就应该减小学习速率。

2.系统仿真

    将该方法应用于汽油发动机偶发性疑难故障诊断.由于发动机各零部件间相互耦合,因此发动机故障具有多层次性、模糊性、相似性等特点,故障的征兆与故障之间的对应关系往往呈现高度的非线性和耦合性,故障信息往往呈现高度的不精确性和不确定性。

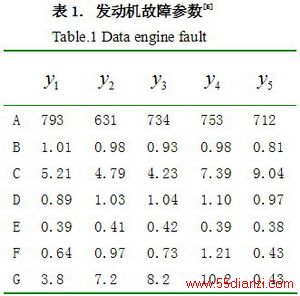

    令y1-y5分别代表故障原因:y1:进气岐管漏气;y2:上游氧传感器失效;y3:发动机电脑故障;y4:气流量传感器故障;y5:喷油嘴堵塞.怠速状态下,发动机运行参数分别由A,B,C,D,E,F,G表示:A.发动机转速(r/min);B.气缸压力(Mpa);C.节气门开度(%);D.上游氧传感器输出电压(mv);E.燃油压力(Mpa);F.喷油脉宽(ms);G.燃油修正值(%);其正常运行时值分别为:700,0.91,4.6,0.5,0.05,2.2,4.1。

    根据本文介绍的方法需要设计三层BP神经网络.由于需要采集7个信号,经模糊预处理,则神经网络的共有21个输入,5个输出。

    对于隐层单元设计,1947年,Kolmogorov给出了一个定理。此定理提及输入层n个单元,隐含层2n+1个单元,组成的神经网络可以精确实现任何一个连续函数.随着隐含层单元数的增加,神经网络学习的速率缩短。但不能无谓的增大隐含层单元数,因为过大的隐含层单元数将增加计算的复杂度,也就增加了训练时间,同时它还会产生其它问题.因此一般选择在解决问题的情况下再增加一到两个隐层单元.据此,本系统选择43个隐层单元。

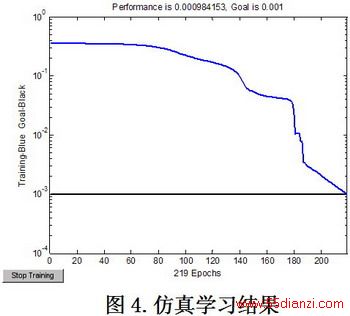

    运用MATLAB仿真工具对网络进行训练学习.设定误差允许范围为0.001,训练次数设为500次.训练结果如下:


    由上图可见,网络通过219次的迭代学习即可收敛到误差允许范围内。

3.实验

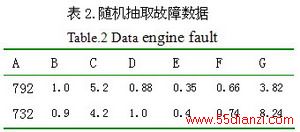

    随机抽取两组故障数据,对系统进行验证.表2和表3分别为系统输入和输出数据.

    通过输出结果可知两组数据分别对应y1和y3,与专家推理结果相符.可见系统可以有效对汽油发动机一些故障进行识别.

4.结论

    通过系统介绍核试验证实,该系统具有较好的故障识别能力.不但可以对不确定性知识及模棱两可的数据进行很好的处理,而且可以提高故障的诊断精度.因此,此方法可推广应用于具有大惯性,滞后,非线性,故障与征兆关系不易确定的故障诊断系统,有良好的应用前景。

参考文献(References):
[1]  吴今培. 模糊诊断理论及其应用[M]. 北京: 科学出版社, 1995.
[2]  韩力群.人工神经网络理论、设计及应用[M].北京:化学工业版社.2002.
[3]  钟诗胜,朴树学,丁刚.改进BP算法在过程神经网络中的应用. 哈尔滨工业大学学报.2006,6:840~842.
[4]  张建华.基于模糊神经网络的故障诊断方法的研究[J].北京航空航天大学学报. 1997,8:502~506.
[5]  刘卫强,徐向阳,王书翰.基于模糊理论与 神经网络并行推理的发动机故障诊断方法[J].山东交通学院学报. 2006,9: 11~15.
[6]  向嵩,王雨,刘国权. BP改进算法神经网络的保护渣性能预测模型[J].炼钢.2006,6: 45~48.
[7]  M Y Chow, S Alrug, H J Trussel1.Heuristic constraints enforcement for training of and knowledge extraction from a fuzzy-neural architecture part I— II.IEEE Transactions on Fuzzy Systems. 1999. 7 (2):143~159.
