2.2 三电平变频的派生方案
（1）二极管钳位型多电平
在1983年的IAS年会上，A.Bhagwat等人进一步将三电平推广到任意多电平结构。[3]如图6所示为采用二极管钳位结构的五电平变频器，其原理与三电平变频器大同小异，只是输出电压的台阶数更多、波形更好，在相同器件耐压下，可输出更高的交流电压，适合做成更高电压等级的变频器，但器件的数量和系统的复杂性也大大增加了。

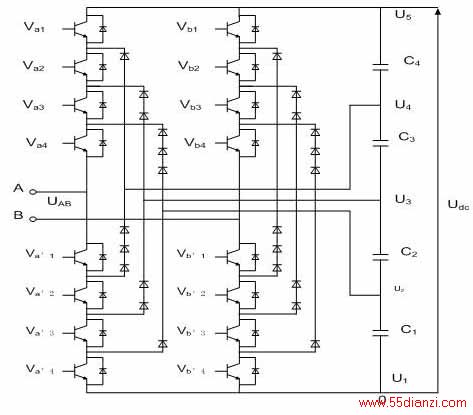

图6 二极管钳位式五电平变频器逆变两相电路
二极管钳位式五电平变频器的开关状态及输出电压如下表所示：
表4 二极管钳位式五电平变频器的开关状态及输出电压
通过分析可知。二极管钳位型多电平电路的主要特点是：
①采用多个二极管对相应的全控器件进行钳位来解决器件的均压问题。M电平电路每相桥臂需全控型器件2（M-1）个。需要使用大量钳位二极管，使七电平以上的NPC电路失去了实用价值。
②直流侧采用电容分压形成多级电平，不需要结构较复杂的曲折联结变压器。M电平电路需M-1个分压电容，在控制上需解决电容电压不平衡问题。
③ 每相桥臂开关管的工作频率不同，中间开关管的导通时间远远大于外侧开关管，负荷较重。这样很容易造成总是烧坏中间的开关器件。开关器件的控制复杂，使得七电平以上的在实际应用很难进行控制。
（2）电容钳位型多电平
电容钳位的飞跨电容型（Flying Capacitors）多电平电路是由T.A.Meynard等人在1992年的PESC年会上提出的[4]。电容钳位型五电平电路如图7所示。飞跨电容型多电平电路的主要特点是：
① 采用跨接在开关器件之间的串联电容进行钳位，M电平电路每相桥臂需（M-1）（ M-2）/2个钳位电容，直流侧分压电容与二极管钳位型电路相同。
② 开关状态的选择比二极管钳位型电路具有更大的灵活性，有利于平衡开关器件导通时间和电容电压。
③ 由于直流滤波电容体积大、成本高、使用寿命较短，其实用价值不如二极管钳位型电路。
近年来又有几种基于上述两种结构的改进电路被提出，其中具有代表性的是F. Z. Peng等人在IEEE IAS2000会议上提出的钳位型多电平电路的统一拓扑结构[5] ，图8为其单相电路图。二极管钳位型和电容钳位型电路都可以从这一电路拓扑推导得出，并且该电路可以实现直流电容电压的自动平衡。
2.3 单元串联多电平高压变频器
为了增加电平数以提高输出电压等级，进一步减小高次谐波含量，M.Marchesoni等人在1988年的PESC年会上提出了H桥级联的多电平逆变电路。如图9是单元串联七电平的电路图。

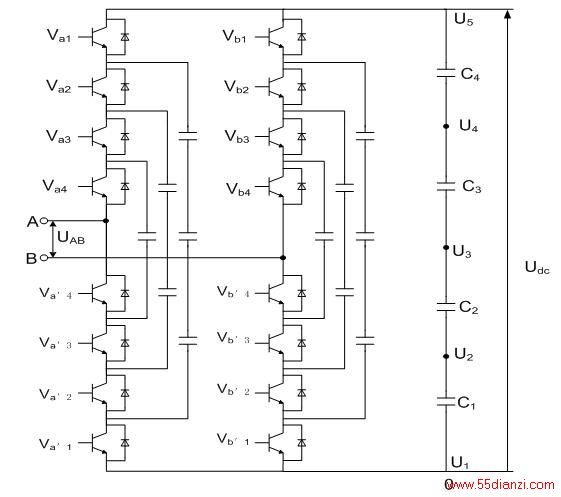

图7 电容钳位式五电平变频器逆变两相电路

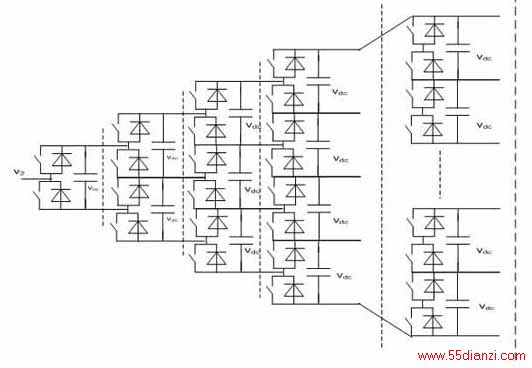

图8 钳位型多电平电路统一拓扑结构的逆变单相电路图

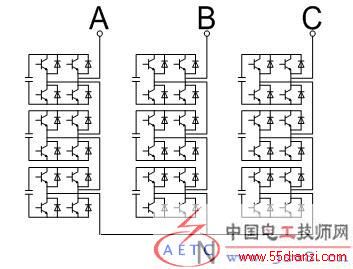

图9 三相单元级联七电平电路图
单元级联多电平变频器采用若干个低压功率单元串联的方式来实现高压输出，这种电路的结构和方法很容易实现向更多电平数的扩展，实现更高电压的输出。单元级联多电平的主要特点是：
①每相由N个H单元级联而成，逆变电路输出相电压电平数M=2N+1，由于各个功率单元结构相同，易于模块化设计和封装；当某一单元出现故障，可将其旁路，而其余功率单元可继续运行，提高了系统的运行的可靠性。
②直流侧全采用独立电源供电，不需要钳位器件，不存在电压均衡问题。若直流电由三相不可控整流电路供电时，整流侧需多绕组曲折联结变压器（移相变压器），增大了装置体积，但采用多重化整流减小了输入侧电流谐波。
③按某一定特定规律分别对每一个功率单元进行控制，各功率单元波形叠加即可得到多电平输出，控制方法比钳位型电路对各桥臂的整体控制简单，并且易于扩展更高的电压输出。
尽管功率单元级联多电平高压变频器需要大量的隔离直流电，级联结构还是具较高的性能，在实际工业应用中有也较多采用该种结构。从90年代初开始，多电平逆变器在高压、大功率方面的应用越来越广泛，特别是在减小电网谐波和补偿电网无功方面有着良好的应用前景。多电平逆变器不仅可以降低开关器件的电压额定值，而且大大改善了逆变器的输出波形，降低了输出电压的谐波畸变率。
3 多电平变频器的应用
经过多年的研究，多电平逆变器的主电路拓扑在理论上已经基本完备。在各种拓扑中，已能获得实际应用的是二极管嵌位式三电平逆变器和等电压单元级联式逆变器。二极管嵌位式三电平逆变器的代表产品有：ABB公司的ACSI00系列高压变频器和GE公司的INNOVATION系列高压变频器，它们都是基于IGCT的三电平电路构成，但电压最高只能应用于4KV的电压等级，并且高次谐波含量仍然较大。级联式逆变器的代表产品为美国罗宾康公司的完美无谐波高压变频器。北京利德华福公司的Harsvert-A系列高压变频器，使用的功率开关器件是IGBT，最高可以应用于lOKV电压等级。在电力系统无功补偿领域也已经有实际应用，ALSTOM公司于2000年研制了世界上首台基于级联式结构的士75Mvar STATCOM，用于提高英国北部向南部送电的传输功率。我国清华大学和上海电力公司正在合作研制基于IGCT级联式结构的士50Mvar STATCOM。多电平逆变器在大功率电源、大功率电力有源滤彼等方面的研究工作也了已经展开。
4 小结
本文对现有高压逆变中应用较多的几中拓扑结构进行了结构上的分析，并指出这几种主电路拓扑结构的应用上的特点。多电平高压变频器具有调速精度高，功率因素高，完美无谐波且节能效果显著等特点，值得广泛应用。
