RFID系统频带选择性仿真分析

插入S参数仿真控件进行系统频带选择性分析。将S＿parameter Simulation Controller设置为从800MHz到1．26Hz，以5MHz为步进（步进越小，仿真点数越多）进行仿真。
　　（1）Type A协议下的频带选择性分析
　　仿真原理图如图1所示。

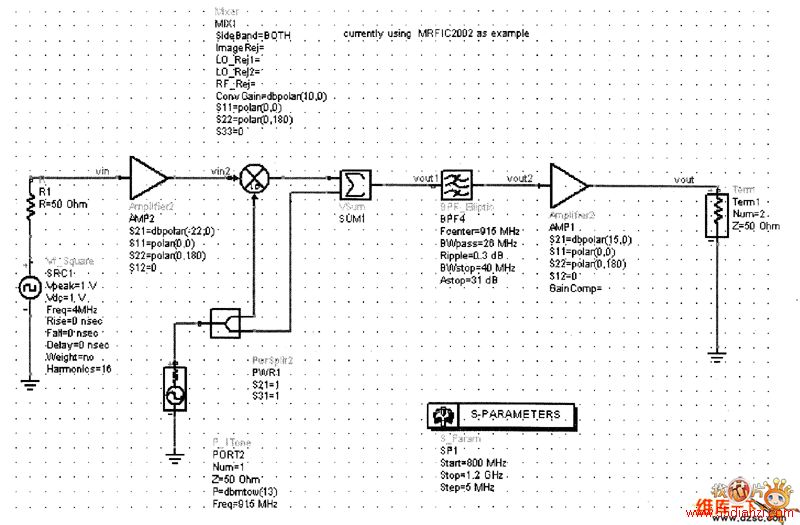

　　图1 Type A频带选择性分析仿真原理图

　　仿真结果如图2所示。由图2可见，发送设备在中心频率915MHz处有21．020dB的最大增益，通频带为905～915MHz。受滤波器波纹影响，通频带内有1dB的波纹，偏离中心频率40MHz处有20dB衰减。仿真结果符合协议规定要求。

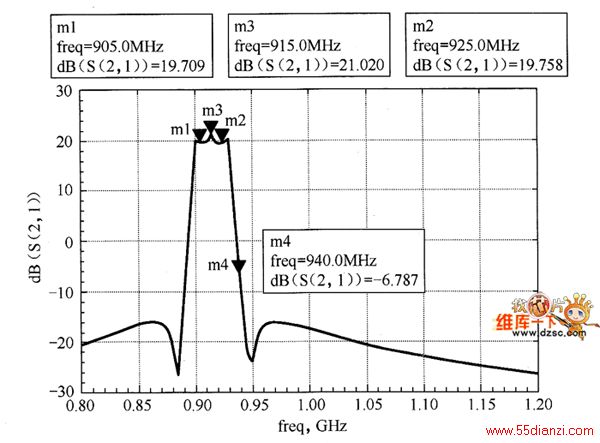

　　图2 Type A频带选择性分析仿真结果

　　（2）Type B协议下的频带选择性分析
　　由于Type B规定调制深度为11％或99％。两次改变放大器AMP2的增益分别为－22dB和0．1dB。仿真原理图如图3所示，仿真输出图像如图4所示。

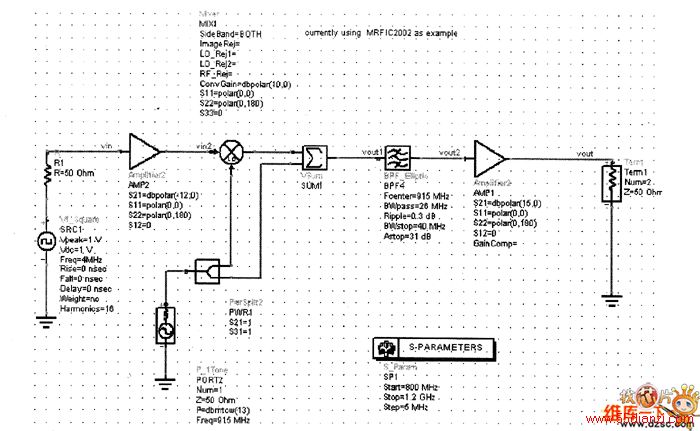

　　图3 Type B（调制深度11％）频带选择性分析仿真原理图

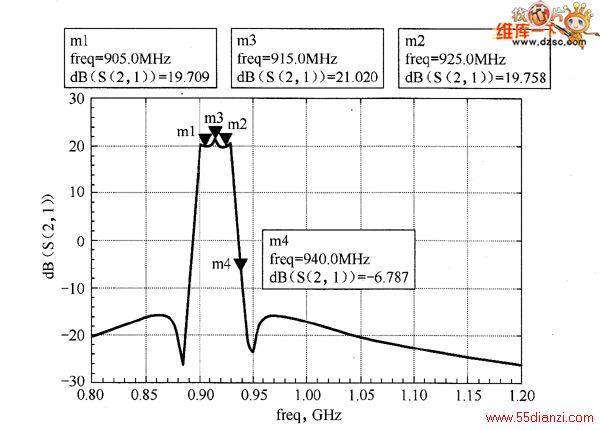

　　图4 Type B（调制深度11％）频带选择性分析仿真结果

　　比较Type A和Type B的仿真结果可知：二者的中心频率、通频带宽、相同。由此可见，放大器AMP的增益对发送系统的频带选择性的影响很小性主要由带通滤波器的性能决定。var tagarray = "['cdma无线视频服务器','采购','设备','施工','建筑弱电','设计','系统','预审','电气','变压器','空调','电力','机组','安防','PLC','辅机','节能','电厂','设计师','应用','发电','电子警察','电梯','变电站','内蒙古','电力系统','变频器','发电厂','电缆','建筑','煤矿','监控系统','水电站','单片机','大唐','电网','技术','污水处理','风电场','上海','锅炉','控制','云南','通风管道','控制系统','热电厂','物资','水库','土建','消防','装置','方案','中央空调','热电','标段','高速公路','国电','给排水','LED','照明','网络','改造','节能环保','神华','能源','软件','公路','自动化','现场总线','山西','工程','建造师','结构','故障','监控','线路','水泥','仿真','图纸','防雷','污水处理厂','电源','单位','断路器','安全','智能建筑','风电','模糊控制','泵站','电站','水泵','华电','铁路','分析','智能控制','照明设计','贵州','变电所','综合布线','继电保护']";var tagencarray = "['cdma%CE%DE%CF%DF%CA%D3%C6%B5%B7%FE%CE%F1%C6%F7','%B2%C9%B9%BA','%C9%E8%B1%B8','%CA%A9%B9%A4','%BD%A8%D6%FE%C8%F5%B5%E7','%C9%E8%BC%C6','%CF%B5%CD%B3','%D4%A4%C9%F3','%B5%E7%C6%F8','%B1%E4%D1%B9%C6%F7','%BF%D5%B5%F7','%B5%E7%C1%A6','%BB%FA%D7%E9','%B0%B2%B7%C0','PLC','%B8%A8%BB%FA','%BD%DA%C4%DC','%B5%E7%B3%A7','%C9%E8%BC%C6%CA%A6','%D3%A6%D3%C3','%B7%A2%B5%E7','%B5%E7%D7%D3%BE%AF%B2%EC','%B5%E7%CC%DD','%B1%E4%B5%E7%D5%BE','%C4%DA%C3%C9%B9%C5','%B5%E7%C1%A6%CF%B5%CD%B3','%B1%E4%C6%B5%C6%F7','%B7%A2%B5%E7%B3%A7','%B5%E7%C0%C2','%BD%A8%D6%FE','%C3%BA%BF%F3','%BC%E0%BF%D8%CF%B5%CD%B3','%CB%AE%B5%E7%D5%BE','%B5%A5%C6%AC%BB%FA','%B4%F3%CC%C6','%B5%E7%CD%F8','%BC%BC%CA%F5','%CE%DB%CB%AE%B4%A6%C0%ED','%B7%E7%B5%E7%B3%A1','%C9%CF%BA%A3','%B9%F8%C2%AF','%BF%D8%D6%C6','%D4%C6%C4%CF','%CD%A8%B7%E7%B9%DC%B5%C0','%BF%D8%D6%C6%CF%B5%CD%B3','%C8%C8%B5%E7%B3%A7','%CE%EF%D7%CA','%CB%AE%BF%E2','%CD%C1%BD%A8','%CF%FB%B7%C0','%D7%B0%D6%C3','%B7%BD%B0%B8','%D6%D0%D1%EB%BF%D5%B5%F7','%C8%C8%B5%E7','%B1%EA%B6%CE','%B8%DF%CB%D9%B9%AB%C2%B7','%B9%FA%B5%E7','%B8%F8%C5%C5%CB%AE','LED','%D5%D5%C3%F7','%CD%F8%C2%E7','%B8%C4%D4%EC','%BD%DA%C4%DC%BB%B7%B1%A3','%C9%F1%BB%AA','%C4%DC%D4%B4','%C8%ED%BC%FE','%B9%AB%C2%B7','%D7%D4%B6%AF%BB%AF','%CF%D6%B3%A1%D7%DC%CF%DF','%C9%BD%CE%F7','%B9%A4%B3%CC','%BD%A8%D4%EC%CA%A6','%BD%E1%B9%B9','%B9%CA%D5%CF','%BC%E0%BF%D8','%CF%DF%C2%B7','%CB%AE%C4%E0','%B7%C2%D5%E6','%CD%BC%D6%BD','%B7%C0%C0%D7','%CE%DB%CB%AE%B4%A6%C0%ED%B3%A7','%B5%E7%D4%B4','%B5%A5%CE%BB','%B6%CF%C2%B7%C6%F7','%B0%B2%C8%AB','%D6%C7%C4%DC%BD%A8%D6%FE','%B7%E7%B5%E7','%C4%A3%BA%FD%BF%D8%D6%C6','%B1%C3%D5%BE','%B5%E7%D5%BE','%CB%AE%B1%C3','%BB%AA%B5%E7','%CC%FA%C2%B7','%B7%D6%CE%F6','%D6%C7%C4%DC%BF%D8%D6%C6','%D5%D5%C3%F7%C9%E8%BC%C6','%B9%F3%D6%DD','%B1%E4%B5%E7%CB%F9','%D7%DB%BA%CF%B2%BC%CF%DF','%BC%CC%B5%E7%B1%A3%BB%A4']";
