开关柜新颖的防凝露技术

screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='点击在新窗口浏览图片\nCTRL+Mouse 滚轮可放大/缩小';}" border=0>

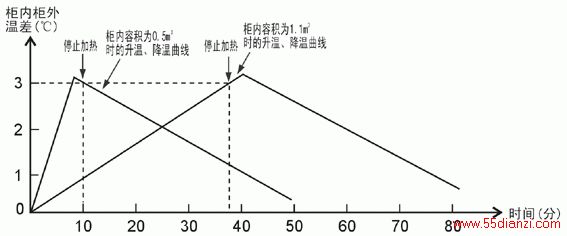

、从以上实验曲线可以看出：　① 10kV开关柜母线室内部空间按0.5 m3空间容积模拟，加热到比柜外升高3℃时约需8分钟。停止加热后退回到温差1℃时约需25分钟。如果按照这个时间控制加热器投入、退出循环加热，保持电柜内部空间温度比柜外高1~3℃，加热投入的时间约是1 : 3。 ② 35kV开关柜内母线室容积可以用1.1 m3空间来近似模拟。从曲线可以看出，保持柜内比柜外温度高1~3℃，需要加热器投入、退出的时间约为1:1。 ③ 按控制温差1~3的范围，0.5 m3空间时加热投入的时间是1/4，按1.1 m3计算，加热器投入时间是1/2。 ④ 如果电柜运行时产生一些热量的话，也可以作为加热功率的一部分，加热时间可能还会大大缩短。因此，用150W加热器，用温差控制防凝露，对于10kV开关柜至少可节省3/4的加热功耗，对于35kV开关柜至少可节省1/2的加热功耗。 为了进一步提高防潮、防凝露的可靠性，还可以在每台防凝露控制仪表中增加线性测量的相对湿度度传感器。控制仪表可在监测、温度、温差的同时，CPU还可以测量显示柜内的相对湿度。根据多种参数来判别、控制电柜内部的相对湿度（超过65%RH时启动加热），进一步提高驱潮和防凝露能力。 四、结 论 1. 我国电力系统采用自动加热除湿控制器已有十几年的历史，自动加热除湿控制器在电力系统的高压设备运行中起到了抗潮湿、防凝露的积极作用。但在有的地区的应用中也会出现一些效果不理想的状况，分析其原因，在很大程度上就是因为凝露传感器其特性的局限性和使用环境的影响，致使控制灵敏度、精度产生较大偏差而引起。 2. 有效地解决原自动加热除湿控制方案存在的灵敏度、精度、使用寿命、电能消耗和可靠性等问题，使防凝露控制技术在安全、可靠、节能方面上新台阶、发挥新效能。 3. 由于新方案把被动防止凝露方式,改变为主动防止凝露，无疑增加了开关柜防凝露的可靠性；另外，从传感器寿命来说，温度传感器的使用寿命是凝露传感器寿命的数十倍，防凝露控制系统的工作寿命和可靠性将大大增加。
