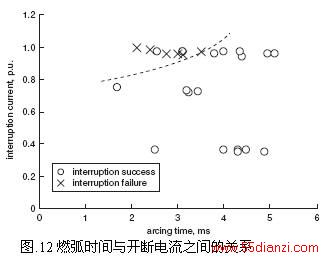

  图12给出了电弧燃烧时间与开断电流之间的关系。开断电流和燃弧时间随着恢复电压和电流变化率而变化。符号 和 分别表示开断成功和失败。当开断电流为1p.u时,由于燃弧时间太短而造成开断失败。这似乎与电极间隙和电弧特性有关。电极间隙长度由于短燃弧时间要比长燃弧时间短,因此电极之间的介质绝缘强度对短时间电流开断来说是不够的。当触头在初始分断点时电弧集中仅仅几个毫秒的时间很快被纵向磁场扩散。当开断电流大约25kA左右时,电弧集中大约3ms时间,如图8所示。此时,在开断电流较大、燃弧时间较短时电弧大部分时间是集中的。

screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt='点击在新窗口浏览图片\nCTRL+Mouse 滚轮可放大/缩小';}" border=0>



4 讨论

  计算显示:大于8ms的故障持续时间将引起汽轮发电机的超载运行,超载运行将造成严重的损害。由于要求在故障电流峰值到来前开断电流,因此故障持续时间必须小于8ms。为了实现短时的故障电流持续时间,采用单周期开断真空断路器还是不够的,应该推荐使用快速开断真空断路器。

  当我们应用真空断路器达到快速开断目的时,必须弄清开断能力和短燃弧时间状态下的电弧现象以及通过叠加反向高频电流来迫使电流过零时的开断现象。我们进行了电弧观测试验,找出了高速真空断路器合适的燃弧时间及合适的开断电弧状态。

  结果显示:在电流开断时,当燃弧时间短时,电流变化率应该较低。因为大电流电弧在触头分开瞬间被集中。而且我们可得出:对于与商业电力网络系统相连的私营电厂来说,带有电容器和电抗器的高频电流源的快速真空断路器是一种最合适的选择。

  5 结论

  通过性能计算、电弧观测及开断测试等手段研究了高速真空断路器。得出以下结论:

  高速真空断路器由于减少电弧燃烧时间而且在故障电流的峰值到来之前开断故障电流,所以它为汽轮发电机比传统断路器提供更好的保护。

  较短的故障电流持续时间对在电流开断时减少电流变化率具有好的效果,因为开断电流限制随着电流变化率的减少而减少。并且随着燃弧时间的减少开断电流极限也在减少。
