无回答状态就是封闭概率控制电路的触发输出信号，无论产生伪随机数值为多少，人为造成询问不回答状态。判决电路如图6所示。译码门输出的d1～d15电平信号，分别与外部测距回答概率设定电平P0～P4相与后，经同一个或门输出。d1～d15每三个一组，分别与P0～P4相与，即d1～d3分别与P4，……，d13～d15分别与P0相与。显然，只有当d1～d15任何一个电平与相对应的P0～P4中的一个电平同时为高电平时，或门输出回答触发信号，高电平有效，此时启动回答。其中测距回答概率设定电平P0～P4由外部配置，其电平配置与测距回答概率设定数值的对应关系如表2所示。
表2 电平配置与测距回答概率设定数值的对应关系
P4P3P2P1P0测距回答概率11111100%0111180%0011160%0001140%0000120%000000%
2.4 提高步进精度的改进电路

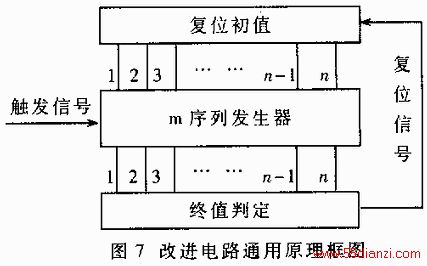

要使测距回答概率控制步进精度进一步提高，如达到10%,若用以上方法，取步进门限1时，P回（步进）=1/15×100%=6.7％,取步进门限2时，P回（步进）=2/15×100％=13.3%，因而只有取步进门限1.5时才可达到P回（步进）=1.5/15×100%=10%的步进要求。但按前面的方案，门限不可以取分数，所以用以上电路提高步进精度误差太大。因此，必须重新选取产生伪随机数个数，以适应步进精度提高的要求。为兼顾测距回答随机性与提高步进精度两个方面的要求，对于10%步进，选用5位m序列产生器，利用反馈方式把其随要内战数减少为20个。其它步进精度要求的可由此方法实现。其实现通用的原理框图如图7所示。
根据用于检测机载询问器性能的模拟回答信号的测距回答概率控制特性可知，该方案达到了要求，满足了测距回答概率配置要求。以一定步进可调，且测距回答概率步进精度可以通过改进电路来提高；同时，m序列伪随机数的随机产生性符合测距回答信号随机产生特点，伪随机码的周期随机性，也符合询问检测次数有限的特性。利用PLD可编程逻辑器件来实现，不但有利于在线调试电路，而且可以灵活地改进电路，利于开发。
