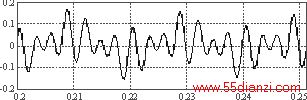

（a）输入畸变电流
（b）输入畸变电流的基波
（c）输入畸变电流的高次谐波
图4 输入畸变电流、提取的基波和谐波电流波形
（纵轴：500mV/div,横轴：10ms/div）
图5 输入畸变电流和提取基波电流实验波形
（纵轴：1V/div,横轴：10ms/div）
图6 输入畸变电流和提取的谐波电流实验波形
5 结语
本文总结了目前国内外三相谐波电流检测的各种方法，详细讨论了一种基于广义瞬时无功电流理论dq变换检测谐波电流的方法的原理，并分析了这种方法中低通数字滤波器的设计过程，讨论了低通滤波器的特性和实际提取效果的关系。最后仿真和实验研究了基于dq变换检测谐波电流方法的效果。
