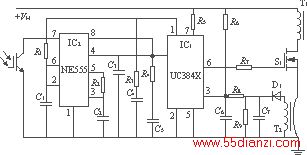

图6 用555做限流保护电路
图6电路,可以用在单端反激式或单端正激式变换器中,也可用在半桥式、全桥式或推挽式电路中,只要IC1有反馈控制端及基准电压端即可,当发生过流现象时,用555电路的单稳态特性使电路工作在“打嗝”状态下。
1.5 几种过流保护方式的比较
几种过流保护方式的比较如表1所列。
表1 几种过流保护方式的比较 电路模式 所用元器件 调试难易程度 保护性能 功耗 对效率的影响 电阻初级限流电路 少 易 差 大 较大 基极驱动限流电路 较少 较易 较差 较大 大 无功耗限流电路 较多 较易 较好 较小 较小 用555作限流电路 多 易 好 小 小
2 结语
作者经过长期的研发与生产,比较了开关电源中所使用的各种过流保护方法,可以说,几乎没有一种过流保护方式是万能的,只有用555的保护方式性能价格比是较好的。一般来说,选择何种过流保护方式,都要结合具体的电路变换模式而做出相应的选择。只有经过认真的分析,大量的实验才能找到最适合的过流保护方式。保护方式设计的合理、有效,意味着产品的可靠性才可能更高。
