——开关速度最大500ns；
——“软”IGBT关断；
——VCE欠饱和检测及带滞环欠压锁定保护；
——宽工作电压范围（15～30V）；
——用户可配置自动复位、自动关闭。
DSP与该耦合器结合实现IGBT的驱动，使得IGBT VCE欠饱和检测结构紧凑，低成本且易于实现，同时满足了宽范围的安全与调节需要。
3.2 驱动方案设计

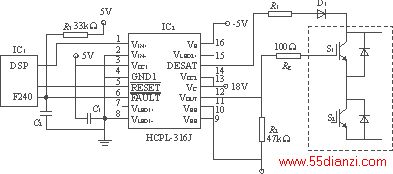

目前，各公司推出的用于IGBT驱动的电路各具特色。HP公司的HCPL－316J集成了VCE欠饱和检测及故障状态反馈电路，为驱动电路的可靠工作提供了保障，同时还具有简单易实现的特点。图4给出了基于DSPF240的IGBT驱动方案原理图。
图4 驱动电路原理图
4 结语
本文通过分析IGBT功率器件的特性、对可靠性驱动的要求以及应用于变频器的几种数字信号处理器的PWM口驱动能力，设计了一种可靠的IGBT驱动方案。该方案已在春日变频器驱动电路中得到应用，并取得了很好的效果。随着IGBT的广泛使用，这一方案将具有很好的借鉴意义及应用前景。
