    中断程序模块的任务是完成SPWM波形的发出，完成电压、电流和温度等各项数据的AD采样，与市电电压的锁相同步并进行切换操作的控制。由于中断资源有限（每100μs中断一次，中断程序执行时间不能超过100μs），对各参数的AD采样不可能每次中断都要完成一次，所以除重要参数外（输出电压和电网电压），其他参数都采用每两次中断采样一次的方法。

4    实验结果

    图8为市电断电切入UPS逆变器瞬间波形。图9为由市电切入逆变器时负载电压波形。

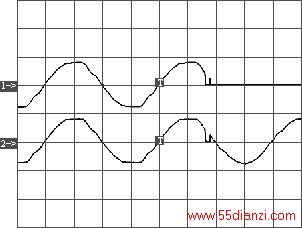

图8    市电断电切入逆变器瞬间波形1

（通道1为市电波形，通道2为负载侧电压波形）

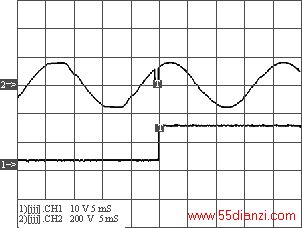

图9    由市电切入逆变器时负载电压波形

（通道1为切断市电信号，通道2为负载电压波形）

5    结语

    本文所介绍的全数字化后备式UPS采用MOTOROLA单片机MC68HC908MR16作为主控芯片，能够做到快速锁相和快速切换，基本对负载无影响。系统结构紧凑，可靠性高，而且成本低，调试方便，充分体现了数字控制的优势。
