恒压/恒流输出式单片开关电源的设计原理

点击数：7966 次录入时间：03-04 11:38:45 整理：http://www.55dianzi.com 电工文摘

摘要：单片开关电源是国际上90年代才开始流行的新型开关电源芯片，本文阐述恒压/恒流输出式的设计原理。

关键词：单片开关设计原理恒压/恒流输出

The Design Principle of Single chip Switching Power Supply with Constant Voltage or Constant Current

Abstract:Three ends single chip switching power supply is new type swichting power core which has been popular since 1990. This paper introduces the design principle of single chip switching power supply with constant voltage or constant current.

Keywords:Single chip switching, Design principle, Constant voltage or constant current

恒压/恒流输出式单片开关电源可简称为恒压/恒流源。其特点是具有两个控制环路，一个是电压控制环，另一个为电流控制环。当输出电流较小时，电压控制环起作用，具有稳压特性，它相当于恒压源；当输出电流接近或达到额定值时，通过电流控制环使IO维持恒定，它又变成恒流源。这种电源特别适用于电池充电器和特种电机驱动器。下面介绍一种低成本恒压/恒流输出式开关电源，其电流控制环是由晶体管构成的，电路简单，成本低，易于制作。

1恒压/恒流输出式开关电源的工作原理

　　75V、1A恒压/恒流输出式开关电源的电路如图1所示。它采用一片TOP200Y型开关电源(IC1)，配PC817A型线性光耦合器(IC2)。85V～256V交流输入电压u经过EMI滤波器L2、C6)、整流桥(BR)和输入滤波电容(C1)，得到大约为82V～375V的直流高压UI，再通过初级绕组接TOP200Y的漏极。由VDZ1和VD1构成的漏极箝位保护电路，将高频变压器漏感形成的尖峰电压限定在安全范围之内。VDZ1采用BZY97C200型瞬态电压抑制器，其箝位电压UB=200V。VD1选用UF4005型超快恢复二极管。次级电压经过VD2、C2整流滤波后，再通过L1、C3滤波，获得＋75V输出。VD2采用3A/70V的肖特基二极管。反馈绕组的输出电压经过VD3、C4整流滤波后，得到反馈电压UFB=26V，给光敏三极管提供偏压。C5为旁路电容，兼作频率补偿电容并决定自动重启频率。R2为反馈绕组的假负载，空载时能限制反馈电压UFB不致升高。

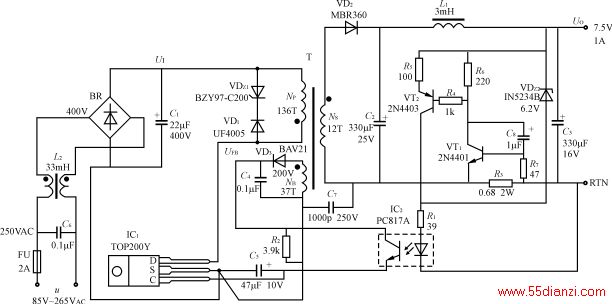

图175V、1A恒压/恒流输出式开关电源的电路

该电源有两个控制环路。电压控制环是由1N5234B型62V稳压管(VDZ2)和光耦合器PC817A(IC2)构成的。其作用是当输出电流较小时令开关电源工作在恒压输出模式，此时VDZ2上有电流通过，输出电压由VDZ2的稳压值(UZ2)和光耦中LED的正向压降(UF)所确定。电流控制环则由晶体管VT1和VT2、电流检测电阻R3、光耦IC2、电阻R4～R7、电容C8构成。其中，R3专用于检测输出电流值。VT1采用2N4401型NPN硅管，国产代用型号为3DK4C；VT2则选2N4403型PNP硅管，可用国产3DK9C代换。R6、R5分别用于设定VT1、VT2的集电极电流值IC1、IC2。R5还决定电流控制环的直流增益。C8为频率补偿电容，防止环路产生自激振荡。在刚通电或自动重新启动时，瞬态峰值电压可使VT1导通，利用R7对其发射结电流进行限制；R4的作用是将VT1的导通电流经VT2旁路掉，使之不通过R1。电流控制环的启动过程如下：随着IO的增大，当IO接近于1A时，UR3↑→VT1导通→UR6↑→VT2导通，由VT2的集电极给光耦提供电流，迫使UO↓。由UO降低，VDZ2不能被反向击穿，其上也不再有电流通过，因此电压控制环开路，开关电源就自动转入恒流模式。C7为安全电容，能滤除由初、次级耦合电容产生的共模干扰。

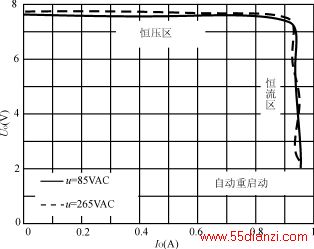

图2恒压/恒流源的输出特性

　　该电源既可工作在75V稳压输出状态，又能在1A的受控电流下工作。当环境温度范围是0℃～50℃时，恒流输出的准确度约为±8％。

　　该电源的输出电压－输出电流(U0－I0)特性如图2所示。由图可见，它具有以下显著特点：

　　（1）当u=85VAC或265VAC时，特性曲线变化很小，这表明输出特性基本不受交流输入电压变化的影响；


图3电压及电流控制环的单元电路

　　（2）当IO<0 90A时处于恒压区， IO≈ 0 98A时位于恒流区，且 UO随着 IO的略微增加而迅速降低；

　　（3）当UO≤2V时，VT1和VT2已无法给光耦继续提供足够的工作电流，此时电流控制环不起作用，但初级电流仍受TOP200Y的最大极限电流ILIMIT(max)的限制。这时，UR6↑，通过VT1和VT2使光耦工作电流迅速减小，强迫TOP200Y进入自动重新启动状态。这表明，一旦电流控制环失控，立即从恒流模式转入自动重启状态，将IO拉下来，对芯片起保护作用。

2恒压/恒流输出式开关电源的电路设计

电压及电流控制环的单元电路如图3所示。

21电压控制环的设计

　　恒压源的输出电压由下式确定：

UO=UZ2＋UF＋UR1=UZ2＋UF＋IR1·R1(1)

式中，UZ2=62V，UF=12(典型值)，需要确定的只是R1上的压降UR1。令R1上的电流为IR1，VT2的集电极电流为IC2，光耦输入电流(即LED工作电流)为IF，显然IR1=IC2=IF，并且它们随u、IO和光耦的电流传输比CTR值而变化。TOP200Y的控制端电流IC变化范围是25mA(对应于最大占空比Dmax)～65mA(对应于最小占空比Dmin)，现取中间值IC=45mA。因IC是从光敏三极管的发射极流入控制端的，故有关系式(2)
