为了实现S1的ZVS，t5时刻储存在Lr内的能量足以令S1的输出结电容Cr1放电到零，同时使S2的输出结电容Cr2充电到最大。即
LriLrmin2>=
Cr1vds12＋
Cr2vds22（10）
则有
Lr>=
（11）
式中：vds=vds1=vds2≈Vin＋NVo；
Cr=Cr1＋Cr2。
根据式（4）取定合适的谐振周期可以令
iLrmin≈iLrmax=iLrmmax
≈
＋
（12）
代入式（11）得
Lr>=
（13）
2.3 电容Cclamp的设定
根据式（4）有
π
<<(1－D)T（14）
化解得
<<Cclamp（15）
在满足式（15）的前提下，取定合适的Cclamp令iLrmax=iLrmin。
2.4 死区时间的确定
为了实现S1的ZVS，必须保证在t6到t7时间内，S1开始导通。否则Lr上电流反向，重新对Cr1充电，这样S1的ZVS条件就会丢失。因此，S2关断后、S1开通前的死区时间设定对S1的ZVS实现至关重要。合适的死区时间为电感Lr与S1及S2的输出结电容谐振周期的1/4，即
tdead1=
（16）
严格地讲，开关管输出结电容是所受电压的函数，为方便起见，在此假设Cr1与Cr2恒定。
2.5 有效占空比Deff的计算
有效占空比Deff比开关管S1的占空比D略小。
Deff=D－ΔD（17）
ΔDT≈2
（18）
ΔD≈
（19）
代入式（17）得
Deff=D－
（20）
2.6 开关管电压应力计算
≈Vin＋NVo＋
（21）
式（21）中第三项相对来说较小，故开关管的电压应力接近于Vin＋NVo。
3 实验结果
为了验证上述ZVS的实现方法，设计了一个实验电路，其规格及主要参数如下：
输入电压Vin 48V；
输出电压Vo 12V；
输出电流Io 0～5A；
工作频率f 100kHz；
主开关S1及S2 IRF640；
变压器激磁电感Lm 144μH；
变压器原副边匝数比n=N 8/3；
电感Lr 10μH；
电容Cclamp 2μF。
图4给出的是负载电流Io=2A时的实验波形。从图4（e）及图4（f）可以看到，S1和S2都实现了ZVS。图5给出了两种Flyback电路的效率曲线，可以看到，有源嵌位Flyback软开关电路有效地提升了变换器的效率。

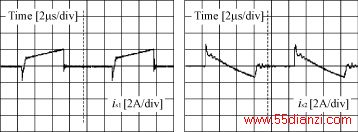

(a) 流过开关管S1电流 (b) 流过开关管S1电流

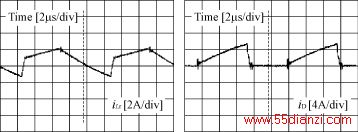

(c) 流过开关管Lr电流 (d) 流过副边二极管D电流

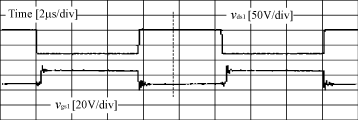

(e) 开关管S1软开关波形

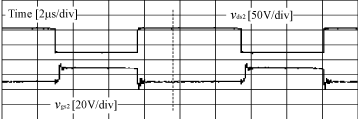

(f) 开关管S2软开关波形
图4 实验波形（Io=2A）
图5 效率曲线
4 结语
有源嵌位Flyback软开关电路在实现主开关及辅助开关ZVS的同时，也实现了输出整流二极管的自然关断，因此，有效地减少了开关损耗，提高了变换器效率。另外，它也大大地降低了开关管的电压应力，这从实验波形中可以看得比较清楚。
