因为，80C196KC系列没有单口线操作指令，所以，各口线时序以并行方式同步输出。
输入线包含片选线、时钟线和数据线，首先，软件时序操作令片选有效，然后，程序就可以向芯片发送整合的数据包。时钟线上输出的是一定频率的脉冲信号，在每个时钟的上升沿后，将数据包中的各位按次序送到数据线上，当时钟变为下降沿时刻，数据输入到DA的寄存器内。具体时序如图6所示。

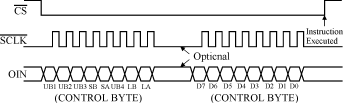

图6 MAX5223线串行发送时序
要完成一次数据的发送，串行芯片需要接收到16个数据位，也就是至少需要16个时钟周期，对于MAX522的时钟频率可达5MHz，故数据的发送周期最短大约为200ns，对于其他串行芯片可以类推，但是一般微处理器指令执行速率达不到这么快。
实验中输出25Hz波形，输出点数为256，采样频率达到6kHz，已经能够满足精密工频逆变电源的波形控制要求。如果采用更高速的处理器可传输频率更高的模拟信号。用这种方法可以实现多路信号的同步传输，只要将各串行芯片的片选端和时钟端分别相连，从数据端发送不同的数据位，就可以在隔离的另一侧输出同步波形。图7所示的是通过这种方法生成的两路参考波形，相位差90°。实验证明这种隔离方法能够使微机控制电路受到的干扰大大降低，由于采用数字信号的方式，无须滤波，可以适应信号发生突变的应用要求。
图7 串行隔离D/A两路参考波形
4 结语
采用串行D/A实现的模拟信号数字隔离传送，电路简单，精度高，在强电、强磁的干扰下能够保证模拟信号可靠传送，在复杂的电力电子系统中，对提升电路的整体性能具有重要的意义。
