Im2=
×0.3T为Dmax=0.3时的初级励磁电流。
由式（10）及Lm1，Lm2分别与NP12，NP22成正比，可得两种情况下的励磁绕组匝数之比为
（11）
及
（12）
当NS1=NP1时和NS2=2NP2时去磁电流最大值分别为
Ism1=Im1=Im（13）
Ism2=Im2=
Im（14）
将式（10）～（14）有关参数代入式（8）～（9）可得到，当Dmax=0.5时和Dmax=0.3时的去磁电流平均值
及
与有效值Is1及Is2分别为
=
Im Is1=0.408Im （Dmax=0.5）
≈0.29Im Is2=0.483Im （Dmax=0.3）
从计算结果可知，采用NS=2NP设计的去磁绕组的电流平均值或有效值要大于NS=NP设计的去磁绕组的电流值。因此，在选择去磁绕组的线径时要注意。
3 高频变压器设计
由于外围电路元件少,该电源设计的关键是高频变压器,下面给出其设计方法。
3.1 磁芯的选择
按照输出Vo=15V，Io=1.5A的要求，以及高频变压器考虑6％的余量，则输出功率Po=1.06×15×1.5=23.85W。根据输出功率选择磁芯，实际选取能输出25W功率的磁芯，根据有关设计手册选用EI25，查表可得该磁芯的有效截面积Ae=0.42cm2。
3.2 工作磁感应强度ΔB的选择
ΔB=0.5BS，BS为磁芯的饱和磁感应强度，由于铁氧体的BS为0.2～0.3T，取ΔB=0.15T。
3.3 初级绕组匝数NP的选取
选开关频率f=100kHz（T=10μs），按交流输入电压为最低值85V，Emin≈1.4×85V，Dmax=0.3
计算则
NP=
=
=52.6取NP=53匝。
3.4 去磁绕组匝数NS的选取
取NS=2NP=106匝。
3.5 次级匝数NT的选取
输出电压要考虑整流二极管及绕组的压降，设输出电流为2A时的线路压降为7％，则空载输出电压VO0≈16V。
NT=
=
=23.8
取NT=24匝。
3.6 偏置绕组匝数NB的选取
取偏置电压为9V，根据变压器次级伏匝数相等的原则，由16/24=9/NB，得NB=13.5,取NB=14匝。
3.7 TOPSwitch电流额定值ICN的选取
平均输入功率Pi=
=28.12W（假定η=0.8），在Dmax时的输入功率应为平均输入功率，因此Pi=DmaxEminIC=0.3×85×1.4×IC=28.12，则IC=0.85A，为了可靠并考虑调整电感量时电流不可避免的失控，实际选择的TOPSwitch电流额定值至少是两倍于此值，即ICN>1.7A。所以，我们选择ILIMIT=2A的TOP225Y。
4 实验指标及主要波形
输入AC 220V，频率50Hz，输出DC Vo=15(1±1％)V，IO=1.5A，工作频率100kHz，图3及图4是实验中的主要波形。

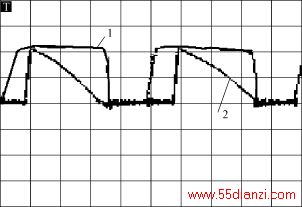

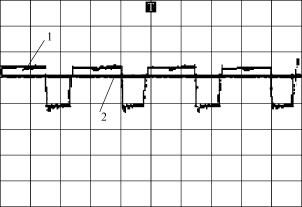

图3中的1是开关管漏源电压VDS波形，2是输入直流电压E波形，由图可知VDS=1.5E；图4中的1是开关管漏源电压VDS波形，2是去磁绕组电流is波形，实验结果与理论分析是完全吻合的。
图3 输入直流电压E与漏源电压VDS波形
图4 漏源电压与去磁电流is波形
5 结语
TOPSwitch自上世纪90年代中期推出以来，以其外围元件大大减少，成本低，电源设计简化及完备的系统故障保护，而倍受低压、小功率电源设计人员的青睐。TOPSwitch系列亦可在降压型，升压型，正激式和反激式等变换电路中使用，具有广泛的应用前景。
