采用小波包分析和拟同步检波的电压闪变信

    这样，通过以上方法对采样信号进行变换，就可以把电压闪变的包络信号分离出来。
2.5 小波包分析

25Hz)对v(t)进行分析。若要求精度，可以再进一步细分，也可以设计小波包让其根据信号的频率自动分频。
    提取(包含频段87.5- 400Hz)。这一频段受噪声影响较小，且利用模极大值可以找到信号突变点，即可以确定闪变发生和终止的时间。
    直流分量包含在频段的重构信号中。在该频段上找出确定的闪变发生时间内幅值最大点D1(对应幅值为F01)和幅值最小点D2(对应幅值为F02)，则直流分量幅值F0=(F01+F02)/2。设定能量阈值，找出能量超过该阈值的频段(能量定义为重构信号各点幅值的平方和)。在该频段闪变发生的时间内，找出幅值极大值点集合(对应为波峰)，求出平均幅值F11；找出幅值极小值点集合(对应为波谷)，求出平均幅值F12，则测得闪变幅值为F1=(F11-F12)/2。


3 仿真
3.1 含有多个闪变频率的仿真

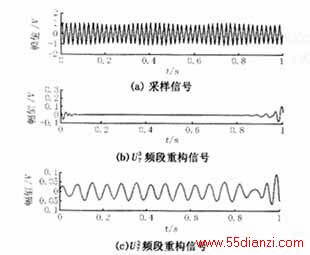

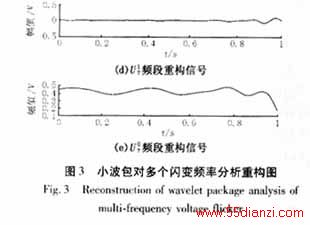

    设采样频率为1.6KHZ，采样信号中含有两种闪变频率(Ω1=3Hz、Ω2=15Hz)，拟同步电压的初相位与f(t)中的工频初相位差为Φ=π/6。则利用Db24小波包对v(t)分解后，提取的频段重构图如图3所示：

    由图3可以看到，闪变信号按频率分布规律分别落在上。以各频段的中心频率作为测得闪变频率，若要提高计算精度，可以继续分解。在上可以计算出直流分量的幅值。
3.2 含有突变的闪变信号仿真

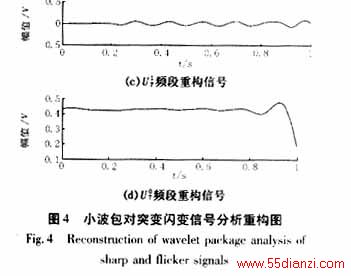

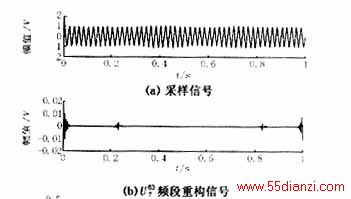

    设采样信号中含有一种闪变频率(Ω=7.5Hz)，在0.23S时发生，0.83S时结束；拟同步电压的初相位与f(t)中的工频初相位差为Φ=π/6。则利用小波包对v(t)分解后，提取的频段重构图如图4所示：

    由图4可知，在上可以计算出直流分量幅值；在上可以计算出闪变信号的幅值和频率；在 上可以找到闪变发生和终止时刻。

4 结论
    本文提出了用小波包分析和拟同步检波法对闪变信号进行检测。该方法的优点是：
    ①用计算机模拟同步电压来代替电压跟踪装置并通过微机计算代替相乘器，大大减少设备投资。
    ②利用小波包对处理后的信号进行分析，能检测出闪变的幅值、频率及突发的时间。与小波变换相比，小波包分析能够为信号提供一种更加精确的分析方法，它将频带进行多层次划分，对多分辨分析没有细分的高频部分进一步分解，更适合对闪变信号频率的检测。

参考文献

[1] 林海雪.新国家标准《电能质量小波波动和闪变》介绍.供用电。2001，18(6)：4-10.
[2] 同向前，余健时.电网电压中波动信号检出方法的研究.仪器仪表学报.1998，19(3)：234-238.
[3] 崔锦泰(美).小波分析导论.西安交通大学出版社，1995.
[4] O Poisson, P Rioual and M Meunier. New Signal Processing Tools Applied to Power Quality Analysis. IEEE Trans. on Power Delivery, 1999, 14(2):561-566.
[5]周兆京，周文晖，李青.采用小波分解和同步检波的电压闪变信号检测新方法.电力系统及其自动化学报.2001，13(6)：23-27.
[6]王庆禹等.小波变换中的能量泄露问题.机械科学与技术.2000，20(1)：12-17.
