图3 L6565功能框图
L6565采用电流控制方式，脚4用于检测流过开关管的电流，脚1为电压反馈输入脚，脚2为内部运放输出脚，脚1、2之间接一个PI补偿网络，脚7为驱动输出脚。值得注意的是，与一般电流控制型芯片不同的是，L6565有一个电流过零检测脚4，用来检测副边反激电流是否已经减小到零，一旦检测到过零信号，经过一段延迟时间（tv）将使开关导通实现零电压开通。
电源的主要参数如下：输入电压AC 90～265V，输出电压DC 12V，5A，最低开关频率70kHz。
从图4所示开关管两端电压波形可以看出，vds在反激输出电流减小到零以后开始振荡，当振荡达到最低点后，开关重新导通，实现了零电压开关。图5所示的是开关管的电流波形。图6所示的是轻载开关管两端电压波形。从式（12）可以看出在负载很轻的时候，开关频率会很高，增加了电路的轻载或空载损耗。L6565针对准谐振电路这个缺点，在内部设置了一个最小关断时间。从图6可以看出，在第一次谐振到达最低时，如果此时关断时间没有超过内部设置的最小关断时间，开关管将无法导通，vds将继续振荡，直到关断时间超过最小关断时间，开关管才能再次导通。图7所示的是空载开关管两端电压波形，此时开关将进入间歇工作状态，以降低开关频率。电路的空载损耗可以小于1W，满载效率可以达到85％。

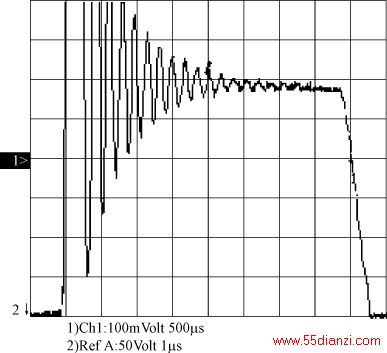

图4 满载开关管两端电压波形(vds）

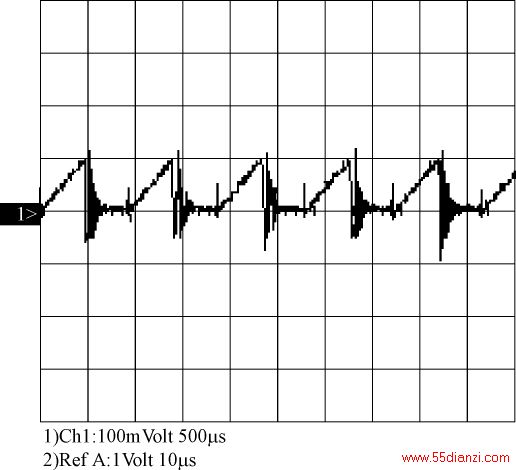

图5 满载开关电流波形

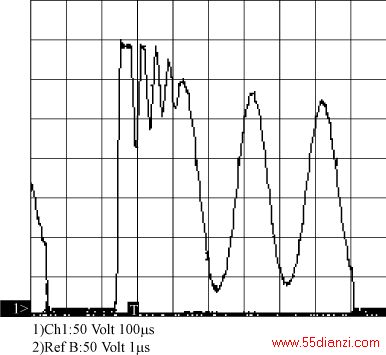

图6 轻载开关管两端电压波形（vds）

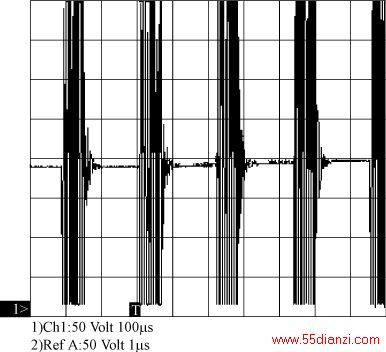

图7 空载开关管两端电压波形（Burst Mode）
4 结语
基于L6565控制的准谐振软开关反激变换器，经过相应的参数设计，可以使开关管工作在零电压开关状态，大大减小开关的损耗，降低了EMI噪声。电路空载损耗可以达到1W以下。目前在电源适配器及相关的对效率，空载损耗要求较高的领域有一定的应用。
参考文献
[1] 阮新波，严仰光.直流开关电源的软开关技术[M].北京：科学出版社，2000.
[2] 张占松，蔡宣三.开关电源的原理和设计[M].北京：电子工业出版社，1998.
