磁放大器稳压器中控制电感的设计

点击数：7943 次录入时间：03-04 11:49:50 整理：http://www.55dianzi.com 电工文摘

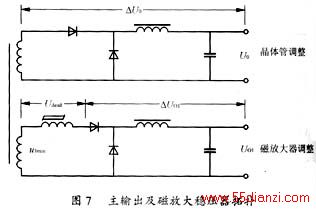

递归时采用的电路拓扑参数如图7所示。

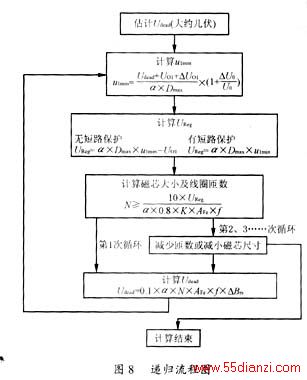

递归流程图如图8所示。
4设计实例
给定条件单向正激变换器，次级绕组输出电压幅值Umin=12V，开关频率f=150kHz，初级占空比Dmax=0.5，输出电流I1=10A，UO1=3.3V。

在下面的计算中，采用SI单位制，为了计算方便，将其中的基本单位m改为cm。

1）所要求的每条线的截面积计算S（J取4A/mm2）
——无短路保护S=10/4=2.5mm2；
——有短路保护S=10/4=2.5mm2。
2）磁放大器控制电感电压计算
——无短路保护UReg=α×Dmax×Umin－UO1=1×0.5×12－3.3=2.7V；
——有短路保护UReg=α×Dmax×Umin=1×0.5×12=6V。
3）绕组匝数计算

①第一次计算
——无短路保护选用磁芯T60006E4008W462d1×d2×h1=8mm×4.6mm×4mm
AFe=0.054cm2
LFe=1.98cm
K=1
最小匝数

根据表2，所适用的铜线缠绕面积Acu约为2mm2，因此不可能缠绕面积25mm2的铜线5匝。
——有短路保护选用磁芯T60006E4012W535d1×d2×h1=12.5mm×10mm×5mm
AFe=0.05cm2
LFe=3.53cm
K=1
最小匝数

根据表2，所适用的铜线缠绕面积Acu约为14mm2，因此不可能缠绕面积2.5mm2的铜线10匝。
②第二次计算

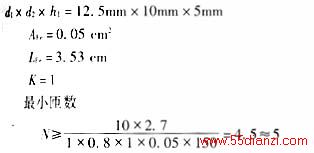

——无短路保护选用磁芯T60006E4012W535d1×d2×h1=12.5mm×10mm×5mm
AFe=0.05cm2
LFe=3.53cm
K=1
最小匝数

根据表2，所适用的铜线缠绕面积Acu约为14mm2，可以使用此磁芯开始进行调试。

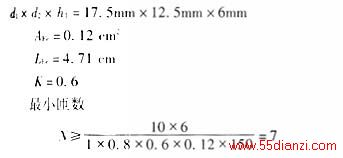

——有短路保护选用磁芯T60006E4017W537d1×d2×h1=17.5mm×12.5mm×6mm
AFe=0.12cm2
LFe=4.71cm
K=0.6
最小匝数

根据表2，所适用的铜线缠绕面积Acu约为23.1mm2，可以使用此磁芯开始进行调试。

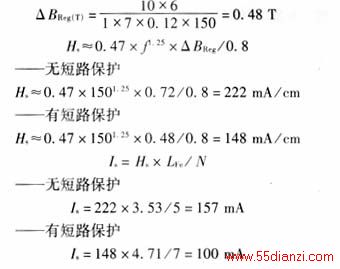

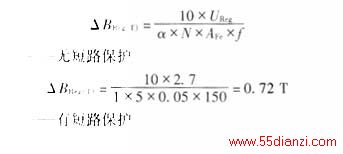

4）所需控制电流计算

5结语
高频磁放大器稳压器中，采用饱和电感作为调控元件，由于它的非线性特性，再加上主变压器次级绕组，两个磁性元件互相牵制，使稳压器的设计增加了难度。工程实际中，设计出的数据必须经过实际电路的调试，下面的经验对设计者会有帮助。
如果UO1开路或短路状态时，磁放大器控制电感太热，那么过热的原因是铁磁损耗，解决的办法是加大磁芯截面积AFe或增加匝数N。
如果在UO1满载工作时，磁放大器控制电感过热，那么过热的原因是铜损太高。解决的办法是增加铜线直径或选用更大缠绕面积和Acu的磁芯。
主变压器次级电压过高会引起过高的满载工作损耗。这时最好采用图8的递归过程对主变压器及控制电感进行优化。参考文献

[1]路秋生.高频磁放大器稳压电源设计[J].电源世界,1998.11:21～34.
[2]蔡宣三.开关电源中的磁放大器式输出电压调节器[J].电源世界,2001.3:1～6.
[3]BobMammano.MagneticAmplifierControlforSimple,Lowcost,SecondaryRegulation,UnitrodeSEM500
[4]CoresandComponents.Databook2000,VAC.
