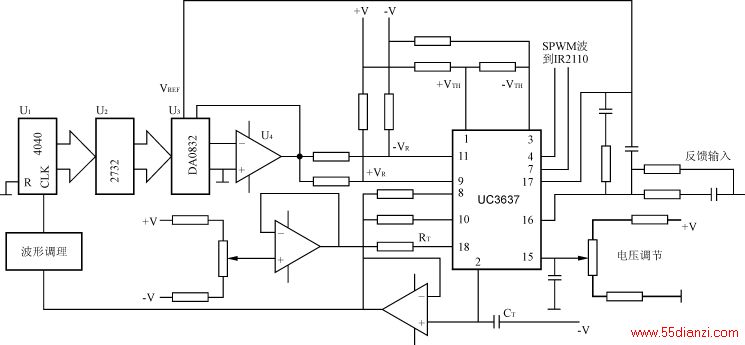

一半桥逆变控制电路如图6所示。图中U1～U4为参考正弦（调制波）发生器[3]，UC3637单片构成半桥正弦脉宽调制器。SPWM脉冲从管脚4，管脚7输出，经IR2110驱动半桥的上、下桥臂的功率开关。
图6 UC3637原 理 框 图 （ 原 图 ， 未 作 标 准 化 处 理 ）
5 结语
采用为数不多的集成电路，就可构成一个完整的逆变控制电路。控制电路简单，实用，硬件投资不高，不占用微机资源，扩展性好（可扩展到单相全桥及三相桥）。使用证明性能稳定，可靠。
参考文献
[1]UNITRODEINTEGRATEDCIRCUITS.
[2]王兆安(译).电力半导体变流电路[M].北京：机械工业出版社，1993.
[3]吴保芳.一种高性能的正弦脉宽调制器[J].电气传动,1999，29（4）：60～63.
[4]吴保芳.一种新型三相SPWM变频电源控制电路[J].电气自动化，1998，20（1）：34～37.
