3.2 使用单电压输出的DC/DC变换器从系统中其它器件上借用辅助电源
对于电路中还包括RS-232串行接口的系统来说，还有一种仅使用单输出DC/DC电压变换器件就能满足上述要求的电源处理方法：选用单电压输出DC/DC变换器得到＋5V输出，使用MAX202E完成RS-232串行接口，借用其内部的双路电荷泵电压转换器的负电压输出为LCD提供对比度调节负电压。一般来说，单一的电池电源输入得到单一的＋5V输出的DC/DC升压正电压变换器件品种很多，选择的余地较大，外围电路也更简单一些，这里不作特别说明。以下主要给出借助MAX202E得到－10V电压输出的方法。
MAX202E是＋5V供电的双路RS-232驱动器，它的内部还包含了＋5V及±10V的两个电荷泵电压转换器，其中倍压输出电荷泵使用电容C1，在输出滤波电容C3上得到＋10V输出；倒相电荷泵使用电容C2，在输出滤波电容C4上得到－10V输出；电压输入的旁路电容为C5；正常的使用中，这5个电容都可以使用普通的0.1μF电容，其典型电路连接如图3所示。

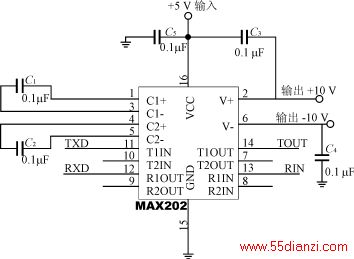

图3 MAX202E典型电路连接原理图
MAX202E允许电荷泵产生的±10V作为电源输出，当借用电荷泵的倍压输出或倒相输出作电源使用时，只需增大相应的电荷泵电容C1或C2（10μF以内），就可以维持器件的工作性能；若相应的输出滤波电容C3或C4选用更大的电容值（10μF以内），则可减小电源的输出阻抗[2]。使用这种方法也不失为一种简化外围电路的好办法。
4 结语
便携式仪表是仪表行业的一个发展趋势，它的硬件可以看作是一个完整的单片机系统，包括了多种形式的输入输出，整个系统的电源管理是一个重要的问题，在设计具体的电源模块时要注意如下几个方面：
——为降低系统功耗，减小仪表体积，应尽可能地选用CMOS器件；
——根据容许的空间和需求的容量合理地选择电池，从互换性角度考虑应尽量选用普通电池作为电源；
——选用合适的电源稳压变换器件，在满足电源需求的前提下，使电源模块的外围电路简单，减小占用空间；
——当要实现多电压输出时，既可以直接选用具备相应功能的电源稳压变换器件，也可以充分利用电路中已有器件的辅助电压输出，达到简化外围电路的目的。
参考文献
[1]关德新,冯文全.单片机外围器件实用手册电源器件分册[M].北京：北京航空航天大学出版社,1998.
[2]MAXIM2000NewReleasesDataBookVolumeIX[DB].2000
