硬开关与软开关功率因数校正电路的研究

表1畸变因数、功率因数和交流线电压的关系表（一阶误差放大箝位电路）

交流线电压（V）畸变因数（％）功率因数1006.30.9981204.50.9992008.90.996230100.995

表2畸变因数、功率因数和交流线电压的关系表（二阶误差放大箝位电路）

交流线电压（V）畸变因数（％）功率因数1004.950.9991205.300.9992005.450.9982305.830.998

4对比结论

　　图7是通过测量ZVT－PFC电路和硬开关的PFC电路（取消零转换部分）所得效率数据图。硬开关的PFC电路还需要一个风扇来保持功率器件的正常

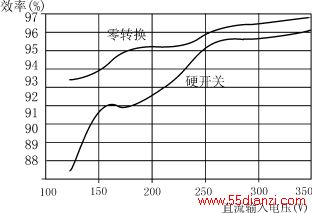

图7效率数据图

工作温度。从以上数据图可以看出具有ZVT的PFC电路（对应芯片UC3855）效率明显优于硬开关的PFC电路（对应芯片UC3854）。从图上还可看出特别在低输入电压时具有ZVT的PFC电路明显优于硬开关的PFC电路，因为低输入电压时具有高输入电流，从而在硬开关电路中引入高输入损耗。
