从目前的开发和市场形势看，智能开关的中压智能断路器(10kV)的技术发展主要体现在对传统设备进行为动态在线监测提供远动接口的改造上。这种改造发展潜力巨大，而传统的、功能单一的一次配电开关设备将逐步被淘汰。因此，从配电系统的全局着眼，开发基于节点（终端）的智能一体化开关已势在必行。
5.2 国外配电开关(英国)
Hawkvac 15系列铁壳开关在外观设计上紧凑而实用，同时为操作者提供了最高级别的安全保障。这种产品遵循IEC 60298 标准。
非常适用于对供电可靠性要求较高的配电网络，包括商业和工业密集地区。
DV型铁壳真空开关主要是为满足发电机和重要的工业领域对供电安全性的严格要求而设计的。在外观设计上采用金属外壳，安装方便灵活。目前，在世界各地得到广泛的应用，包括电力、石油、化工行业。
DV型开关全面遵循ANSI/IEEE C37.013标准。Eclipse（屏蔽式）型开关是采用励磁技术产品中的一种，这种固定模式设计的Eclipse开关引入真空断路器的操作机构，并且这种技术是当今世界上出现的最先进的操作机构，且可靠性高，终生免维护，完全可以满足北京2008年奥运会对供电可靠性的需求。
6 配电网通信网络的构成
6.1 光纤以太网在配网自动化中的应用
光纤以太网配电自动化实现方案：
(1) 主站与子站之间采用单模光纤，以光纤以太网方式相连，通信速率100 M，需光纤转换模块2对（2个子站）。
(2) 子站与干线上环网柜、开闭所、FTU之间采用光纤，采用通信处理机和网络交换机，通过网络交换机与主干线FTU采用光纤通信，其中FTU内要加装智能光纤接口；通过通信处理机完成变电站RTU接入，GPS接入，当地维护或远传、电子设备接入等功能。
(3) 干线TTU，支线FTU、TTU，通过双绞线就近连到干线的FTU，采用LonWorks现场总线协议，由FTU集中转发信息。图3是光纤以太网配网系统通信示意图：

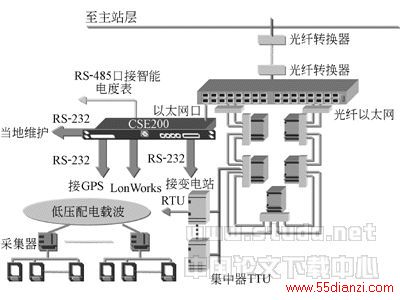

图3 光纤以太网配网系统通信示意图

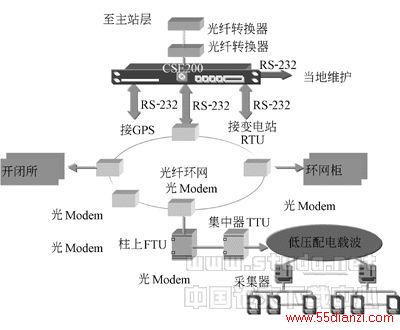

图4 光纤环网配网系统通信示意图
6.2 光纤环网在配网自动化中的应用
光纤环网配电自动化实现方案：
(1) 主站与子站之间采用单模光纤，以光纤以太网方式相连，通信速率100 M，需光纤转换模块2对（2个子站）。
(2) 子站与干线上环网柜、开闭所、FTU之间采用单模光纤，通过光纤双环相连（采用单模双发双收的光MODEM）实现带自愈的双环通信。
(3) 干线TTU，支线FTU、TTU，通过双绞线就近连到干线的FTU，采用LonWorks现场总线协议，由FTU集中转发信息。图4是光纤环网配网系统通信示意图：
7 结束语
城市电网应在未来的几年内加速网架结构建设和城区配网自动化系统建设，提高供电质量和供电可靠性，以满足现代化建设的供电需求。配网自动化是建立在信息化的基础上，将配电系统在线数据和离线数据、配电网数据和用户数据、电网结构和地理图形进行信息集成，构成完整的自动化系统，实现配电网及其设备正常运行状态和事故状态下的监测、保护、控制以及用电管理和配电管理的自动化，最终实现以大幅度提高供电可靠性、改善电能质量为目标的对配电系统在线的、准实时的闭环控制。因此，我们应该及早规划建设适应现代化需求的城区配网自动化系统。
