信网中的实际应用。
关键词：电力通信；脉码调制；时隙交叉连接；64 Kbps数字交叉设备
64 Kbps digital cross connector applied to power communication
LIN Bin
(Guangdong Power Communication Co.,Ltd.,Guangzhou 510600, China)
Abstract: This paper analyzes the characteristics of Guangdong power communication network, indicating its problems of wasting of resources and hidden troubles in some communication sites. The use of 64 Kbps digital cross connector to improve the resource utilization level and the efficiency of the network is suggested in view of its technical features and functions. And the practical applications of 64 Kbps digital cross connector in the network is analyzed in terms of concentration and sorting of services, integration and separation of 2 Mbps pulse code modulation (PCM) circuits, and switching of PCM channels, etc.
Key words: power communication; PCM; time slot cross connection; 64 Kbps digital cross connector
1广东电力通信网络存在的问题
承载着广东电力生产所需的话音、远动、计算机信息等数据的广东电力通信网络，由于它的专用性，使它存在如下特点和弊端：
a) 电力通信站点分散，每个站点（变电站、发电厂）的通信量较少。一般的变电站、发电厂需传送的电力调度数据主要有调度专线电话信息、行政电话信息和自动化远动信息，充其量就10～20路话路就可满足需要，只是占一个脉码调制（PCM）话路的1/2左右。目前电力系统大部分都采用传统的点对点通信方式，即通信中心（广东省电力中心调度所）及辖下站点各配置一个PCM设备，并通过一个2 Mbps的传输通道连接起来，假如有20个站点通过以上方式与通信中心进行PCM通信，就等于浪费了10个2 Mbps的话路资源。显然，这存在着资源浪费的现象：PCM话路和2 Mbps电路资源没有得到充分利用。
b) 由于受通信条件或资源限制，某些通信站点无法与通信中心直接进行PCM对接来形成通信用户话路，必须通过某个枢纽站或多个站点的音频转接才能到达通信中心。由于音频跳接环节的增多，必然会增加话路的故障隐患，影响话路的通信质量，增加话路故障检修的难度。
2 64 Kbps数字交叉设备的应用
64 Kbps数字交叉设备是指能对PCM30（31）信号进行时隙（TS）交叉连接的一种设备。这种设备一般都配置有多个2 Mbps 的E1连接端口，通过内置的交叉矩阵和软件控制，某个E1端口的某个用户时隙都可以连接到任意一个E1端口的任意一个用户时隙，从而实现不同E1端口的时隙交叉连接功能。
由于64 Kbps数字交叉设备具备灵活的交叉配置功能，所以，可利用该设备，并通过合理的方案设计和交叉功能运用来解决以上所述问题。
2.1业务集中、业务分拣和分类

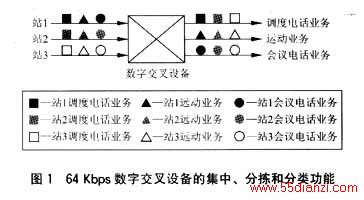

如图1所示，来自外围站1、站2和站3的2 Mbps PCM信号都分别带有调度电话业务、远动业务和会议电话业务等信息，被送至中心站的64 Kbps数字交叉设备；64 Kbps数字交叉设备利用其时隙交叉功能，把来自不同站的同一种业务挑选出来，汇聚成一个2 Mbps信号并送到相应的用户端。这一功能与邮局通过分拣邮件可大大提高邮递员工作效率相似。用户端PCM设备甚至可以放置在用户业务设备机房内，以减少电缆的敷设量，便于用户话路的统一管理。
广东省电力通信中心作为广东省电力通信网的中心枢纽点，各个地调、发电厂、变电站的通信数据都汇聚到该中心，通过设置2套64 Kbps数字交叉设备，把所有进该中心的业务都进行分拣，其中将调度电话业务信息汇聚成数个2 Mbps信号，连接到交换总站的专用PCM设备中，将远动业务信息汇聚成数个2 Mbps信号，通过光传输到广东省电力中心调度所的专用PCM设备中，会议电话、雷电定位系统的信息同样汇聚成2 Mbps信号连接到各自专用的PCM设备中，这样不仅大大提高了PCM终端设备的利用率，还提高了设备运行、维护的效率。
2.2 2 Mbps PCM电路的合并、分离

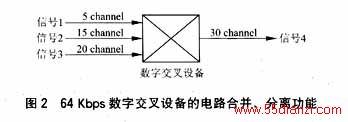

如图2所示，PCM信号有30个通道，承载有用业务信息的、速率为2 Mbps的信号1、信号2和信号3分别占用了其中的5个通道、15个通道和20个通道，通过64 Kbps数字交叉设备，把这些承载业务信息的时隙集中在同一个2 Mbps信号流中。这个功能主要应用于外围枢纽站，边缘各站的2 Mbps PCM数据信号接入到设置在外围枢纽站的64 Kbps数字交叉设备中，通过时隙交叉处理，把含有有用数据信息的时隙交叉连接到同一出口的E1端口中，再传送到中心枢纽站，从而提高了中心枢纽站出口的利用率。
500 kV江门变电站是广东粤西电力通信的出入口，通过设置在站内的64 Kbps数字交叉设备，把来自500 kV江门变电站、江门供电分公司、恩平变电站、阳江供电分公司、茂名供电分公司、湛江供电分公司、茂名发电厂、湛江发电厂和500 kV茂名变电站的PCM信号进行时隙会聚，形成2～3个2Mbps PCM信号，一起传送回广东省电力通信中心，大大节约了中心枢纽站的出入口带宽。
2.3 PCM话路的转接

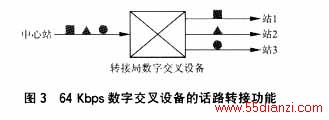

如图3所示，来自中心枢纽站的PCM信号中包含有到转接局、站1、站2和站3的业务数据，通过设置在转接局的64 Kbps数字交叉设备，把属于某站的业务直接连接到相应的2 Mbps出口，无需在转接局把话路终结下来再进行转接。这样一方面节约了PCM设备和话路板，另一方面避免了话路终结、转接过程中的多次数模、模数转换及其电平调节。电路转接通过数字电路和软件进行控制，提高了电路转接的可靠性，消除了话路板和音频电缆转接带来的故障隐患，更重要的是大大提高了运行维护的工作效率。若要调整话路，仅需在网管进行简单的设置即可。
