推 荐 R20=45～ 500kΩ 。
3. 2. 3 元 器 件 的 确 定
1） 功 率 级 元 器 件
在 图 3所 示 的 电 路 中 ， 功 率 级 元 器 件 包 括 C1～ C3、 D1～ D5、 L1、 R1、 Q1、 Q2和 T1。 因 篇 幅 所 限 ， PWM功 率 级 元 器 件 Q2、 D4、 D5、 C2和 变 压 器 T1不 在 此 讨 论 。 在 PFC级 元 器 件 C1、 C3、 D1～ D3和 Q1中 ， 除 C1因 PFC/PWM同 步 化 要 求 需 要 讨 论 外 ， 其 它 元 器 件 选 择 方 法 在 固 定 频 率 PFC设 计 中 都 有 介 绍 ， 故 也 不 再 涉 及 。
（ 1） 升 压 电 感 器 L1
PFC升 压 电 感 器 L1可 利 用 式 （ 5） 计 算 。
（ 2） 电 流 传 感 电 阻 R2和 PFC峰 值 电 流 限 制 编 程 电 阻 R17与 R14

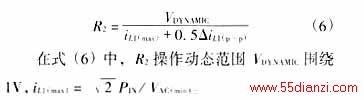

PFC级 电 流 感 测 电 阻 R2可 由 式 （ 6） 确 定 。
UCC2851X脚 PKLMT外 部 电 阻 分 压 器 R7与 R14用 作 编 程 过 电 流 门 限 电 压 。 R14可 围 绕 10 kΩ 选 择 ， R7与 R14之 间 关 系 如 下 。
（ 3） 电 容 器 C1
PFC升 压 变 换 器 输 出 电 容 器 C1的 选 择 必 须 保 证 要 求 的 支 持 （ hold up） 时 间 tHU， 其 容 值 由 式 （ 8） 确 定 。
C1还 必 须 能 经 受 住 有 效 值 纹 波 电 流 IC1(rms)。
IC1(rms)与 IQ2之 比 率 可 以 从 UCC2851X的 相 关 曲 线 上 查 出 。
（ 4） PWM级 电 流 感 测 电 阻 R5 UCC2851X脚 8内 部 峰 值 电 流 限 制 比 较 器 的 输 入 门 限 电 压 VTH为 1. 3 V， R5可 按 式 （ 10） 计 算 。
2） PFC级 控 制 元 件
（ 1） 乘 法 器 动 态 范 围 设 定
乘 法 器 动 态 范 围 依 赖 于 PFC/PWM组 合 控 制 器 IAC、 VAOUT和 VFF脚 上 的 电 流 或 电 压 。 这 几 个 参 数 的 限 制 条 件 如 下 ：

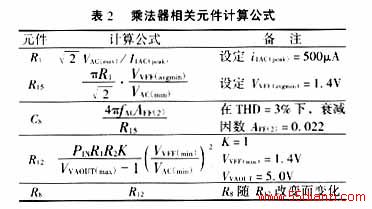

相 关 元 件 的 选 择 如 表 2所 列 。
（ 2） PFC电 流 环 路 控 制 元 件

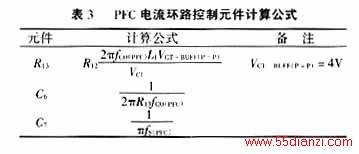

在 U1的 电 流 放 大 器 输 出 （ 脚 15） 与 电 流 放 大 器 反 相 输 入 端 （ 脚 17） 之 间 ， 在 外 部 连 接 由 C7和 C6、 R13组 成 的 补 偿 网 络 。 R13用 作 设 定 在 交 叉 频 率 fCO(PFC)上 补 偿 器 增 益 ， 选 择 C6在 交 叉 频 率 上 设 置 一 个 零 点 ， C7用 作 在 开 关 频 率 fS(PWM)的 1/2处 提 供 一 个 极 点 。 这 三 个 元 件 的 计 算 公 式 如 表 3所 列 。
3） PWM级 控 制 元 件

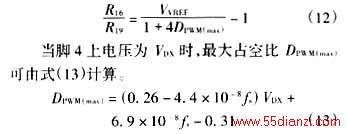

U1脚 4外 部 电 阻 R16和 R19， 用 作 设 定 最 大 占 空 比 DPWM(max)， 以 防 止 变 压 器 饱 和 。 R16与 R19之 比 由 式 （ 12） 确 定 。
当 VDX=4.15 V时 ，
它 比 PFC级 最 大 占 空 比 DPFC(max)〔 95± 5） ％ 〕 小 一 些 。
4） 元 器 件 选 择 举 例
对 于 图 3所 示 的 应 用 电 路 ， 若 AC输 入 范 围 为 85～ 265 V， PFC级 电 路 DC输 出 电 压 是 400 V， 输 出 功 率 为 100 W， U1选 用 UCC28517（ fPFC=1/2fPWM） ， VCC脚 电 源 12 V， PFC级 和 变 压 器 初 级 PWM级 电 路 主 要 元 器 件 的 选 择 如 下 ：
（ 1） 功 率 器 件 和 磁 性 元 件
Q1和 Q2选 用 IRFP450型 MOSFET， D1选 用 PB66全 桥 整 流 器 ， D2选 用 G1756二 极 管 ， D3选 用 HFA08TB60快 速 恢 复 二 极 管 。 升 压 电 感 器 L1电 感 值 为 1.7 mH， 变 压 器 T1选 用 PB2039。
（ 2） 阻 容 元 件

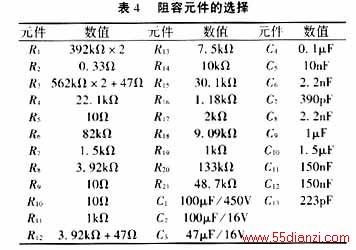

主 要 阻 容 元 件 数 值 如 表 4所 列 。
