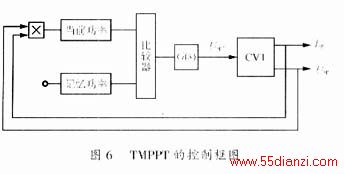

TMPPT的 实 质 是 在 CVT的 基 础 上 ， 实 时 的 改 变 太 阳 电 池 的 工 作 点 电 压 ， 使 得 工 作 点 电 压 始 终 等 于 最 大 功 率 点 处 的 电 压 ， 从 而 实 现 最 大 功 率 点 跟 踪 。 它 的 内 环 就 是 CVT。 TMPPT的 控 制 框 图 如 图 6 所 示 。
4 实 验 结 果

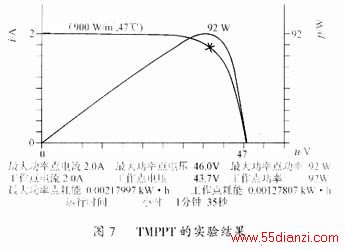

采 用 TMPPT实 现 太 阳 电 池 的 最 大 功 率 跟 踪 ， 通 过 在 太 阳 能 模 拟 器 上 进 行 实 验 可 得 如 图 7 所 示 的 结 果 ， 图 中 的 ＊ 就 是 太 阳 电 池 的 工 作 点 。 它 表 明 太 阳 电 池 工 作 在 最 大 功 率 点 处 ， TMPPT有 良 好 的 跟 踪 效 果 。
参 考 文 献
[1] 余 世 杰 ． 光 伏 水 泵 系 统 的 最 大 功 率 点 跟 踪 器 [J]． 太 阳 能 学 报 ， 1991， 12(3)： 225.
[2] 京 特 · 莱 纳 .余 世 杰 译 ． 太 阳 能 的 光 伏 利 用 [M]． 合 肥 ： 合 肥 工 业 大 学 ， 1991.
[3] 战 福 忠 ． 光 伏 供 电 的 最 大 功 率 点 自 动 跟 踪 [J]． 新 能 源 ， 1992， 14(1).
[4] 沈 玉 梁 ,蔡 二 南 .带 有 DUCK变 换 器 并 具 有 CVT功 能 的 光 伏 系 统 的 稳 定 性 分 析 [J].太 阳 能 学 报 ， 1993,14(1).
[5] 何 慧 若 ,余 世 杰 .光 伏 水 泵 系 统 用 CVT型 最 大 功 率 点 跟 踪 器 电 压 整 定 值 的 仿 真 研 究 [J].新 能 源 ， 1998， 20(6):15.
[6] 沈 玉 梁 .跟 随 样 品 太 阳 电 池 的 光 伏 阵 列 模 拟 器 [J]. 太 阳 能 学 报 ， 1997,18( 10) :448－ 450.
[7] Hohm D P, Ropp M E. Comparative Study of Maximum Power Point Tracking Algorithm Using an Experimental, Programable,maximum Power Point Tracking Test Bed
[A]. Conference Record of the Twenty Eighth IEEE[C]. Photovoltaic Specialists Conference, 2000:1699－ 1702.
[8] Sugimoto H, Deng H. A New Scheme for Maximum Photovoltaic Power Tracking Control[A].IEEE Power Conversion Conference Nagaoka[C].1997,2:691－ 696.
