分支电缆已充分考虑了主干线与分支线的连接方式,其配电系统一般形式如附图(见第8页)所示,在一个n层的大楼中,PG是配电柜,PX是楼层配电箱,ZJX是过路箱,PG至ZJX采用普通电力电缆,ZJX至PX的垂直竖井干线和各楼层供电由一根整体干线与分支电缆完成。当PG与ZJX之间间距离较近时,在满足载流量与起动运行压降的情况下,ZJX可省去不用,直接与垂直竖井干线采用分支电缆,这样可减少一个连接点,提高可靠性,节约投资。
由于分支电缆的干线是整根连续生产,中间无任何接头(而插接式母线槽从表面看,具有相同的配电形式,但由于干线是一段一段插接而成,接头多,隐患多),且分支电缆的干线与支线连接是采用先进工艺,将主干线、分支线与连接金属夹具三点共同进行冷压接,其性能完全达到电缆接线端子和中间接头的质量要求,而且其配件及安装是在严格工艺与质量控制手段中制造,质量稳定可靠,是一种典型的树干式配电系统。如忽略主干电缆的导体电阻的影响,在导电性上可以看作是一点,从可靠性角度考虑,分支电缆的配电方式就成为一种典型的放射式配电系统。
(五)在熟悉电气规范的相关规定后,让我们来分析分支电缆配电方法与规范的符合性:
由于上述规范规定和分支电缆的结构性能可知,分支电缆配电线路与普通电力电缆加T接箱和母线(母线槽)配电线路比较,更符合规范中充分考虑到的可靠性。总的说来,分支电缆配电线路更好地实现了在规范规定中的设计指导原则,具体如下:
1)关于配电级数——越少越好;
2)关于配电方式,按可靠性从高到低依次为放射式>树干式>分区树干式>链接式;
3)关于安装敷设方式,能与环境、建筑特征、机电应力等多种因素相适应。
4)分支电缆配电比母线(母线槽)配电具有更好的环境适应性,安装敷设更便利。
三、分支电缆配电的技术先进性1)从上述配电系统的分析,可以知道分支电缆可以使楼层配电简化成二级配电,每个楼层都可以达到最简单的二级配电,符合规范中配电级数越少越好的原则,减少了故障隐患。
2)分支电缆配电系统(如忽略主干电缆电阻)是一种放射式配电系统,具有很高的配电可靠性,适用于各种重要场合甚至是特别重要场合的配电,是一种目前为止最先进可靠的配电方式。
3)分支电缆是一种分支接头经过特殊加工的电力电缆,其外形和结构特征仍然具备电缆特性,而且接头经过密封绝缘处理,可经受水中耐压和绝缘电阻试验。与母线槽相比,具有重要轻、体积小、防水性、耐腐蚀性、抗震性良好,型号规格组合灵活,性价比合理等优点,对环境要求低,因此能适用于潮湿、盐雾酸碱、轻微振动等环境,而母线在规范中明确不能应用于这些环境。
4)其安装方式简便,施工工期短,工费低,符合规范中设计应注重经济性的观点。
5)穿刺预分支电缆采用IPC绝缘穿刺线夹由主干电缆分接,不需剥去电缆的绝缘层即可做电缆分支,接头完全绝缘,可以在电缆任意位置在施工现场做分支,且接头耐用扭曲,防震、防水、防腐蚀老化,安装简便可靠,可以带电安装,不需使用终端箱、分线箱,而且主干电缆从10mm2 到1200mm2 ,分支电缆从10mm2到95mm2 任意组合选用。性价比更优于预分支电缆。
四、分支电缆配电设计的注意点
我们已经分析了分支电缆配电系统的技术先进性,可以说分支电缆就是一种为现代建筑度身定做,量体裁衣的专业产品,具有最佳的适用性和技术先进性和经济性。但在工程设计中,需注意一点——那就是分支线的保护问题,分支电缆应尽量避开易受机械损伤的场所安装,并加以保护。由于支线截面一般都比干线小,当支线发生过载或短路时,干线保护系统不会对其发生作用,因此必须在支线配电箱中设置保护器,保护器与分支接头间一般不超过3m,如超过,分支线必须敷设在不燃的管或槽中。
预分支电缆主要用于中小负荷的配电线路中,目前其最大载流已做到1600A,预分支电缆在定货前应根据建筑电气竖井的实际尺寸(竖井高度、层高、每层分支接头位置等)先行测量,工厂再根据实际尺寸度身定制,需要一定的制作周期,而且为了避免因楼层功能改变引起容量的变动,宜将预分支电缆的干线和支线截面均放大一级,特殊情况上还应预留分支线以供备用。穿刺分支电缆由于可灵活组合安装,不存在此问题,这也是其最大的优点。
五、综上所述,分支电缆作为一种新型建筑配电电缆,其完美体现了设计规范的要求和原则,其技术先进性、性价比及其与环境适应能力均优于传统的电力电缆加T接箱或母线槽。分支电缆配电方式,在中小电流的配电方式上具有不可比拟的优势。它作为一种能满足现有规范的先进和经济的配电方式,正为广大设计人员认同,已经在国内众多工程中得到推广应用,取得了很好的经济效果,并将得到更的广泛应用。

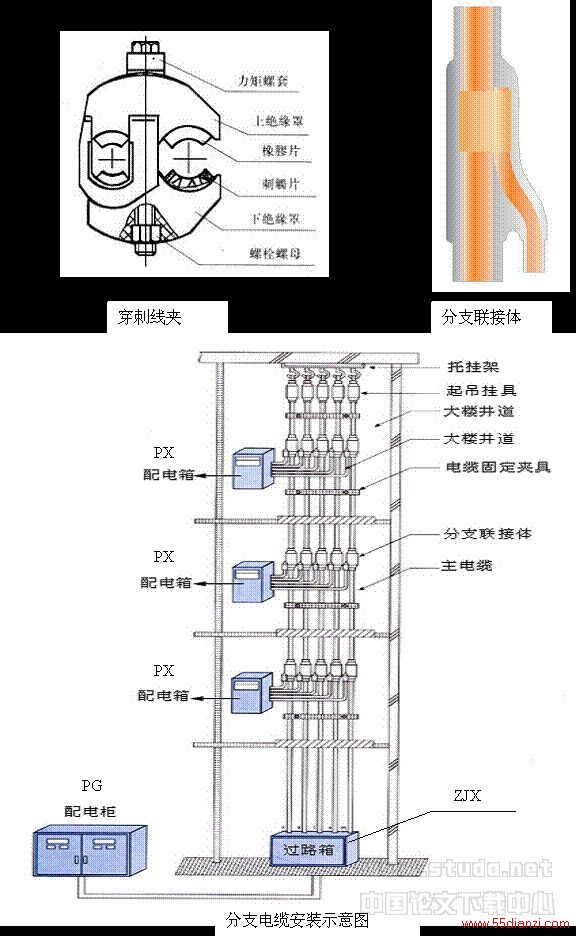

为了说明直观,示意图详见第8页附图
附图:
分支电缆
