基于基波磁通补偿的三相有源电力滤波器

　　　　　　图　9为从仅加无源滤波器过渡到同时加无源和有源滤波器一次侧的电流波形

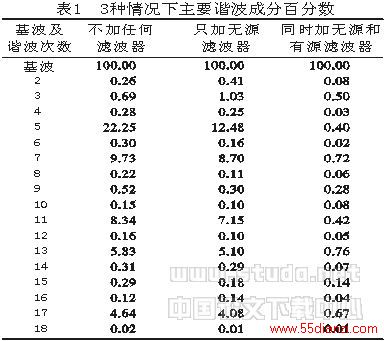

　　武汉高压研究所也对该装置进行了现场测，试测试结果如表1 所示。

　　通过分析可知，电流畸变率只有约1.5％，该有源滤波器具有极好的滤波效果，并可在无源到有源之间进行平稳过渡。

6 结语

　　本文设计制作了一套全自动三相有源电力滤波装置，当采用3个独立的串联变压器和独立的逆变器电路时，基于基波磁通补偿有源电力滤波器的新原理可以成功地用于三相系统。

　　本文通过MATLAB的仿真确定了串联变压器和无源滤波器参数，推导了控制器参数的选择原则。
　　将仿真和分析结果应用到JCBL串联型有源电力滤波装置中并投入现场运行。现场测试结果表明：该三相滤波系统可以真正解决低压供电系统的谐波污染，而且在无源到有源之间可以平稳过渡。
