传感器式电流、电压互感器简析

性能

传统电流和电压互感器

传感器式电流和电压互感器

信号

5A/100V

150mv/2：  V

次级负载

1-50VA

≥4光欧

准确度

测量：0.2%-1% 保护：5%-10%

多用途1%

动态范围

40´In/1.9´Un

无限制

线性

非线性

完全线性

饱和

输出信号畸变

不存在

铁磁畸变

破坏性（电压互感器）

不存在

温度系数

无影响

受补偿

电磁兼容性

无影响

屏数

短路的次级

破坏性（电压互感器）

无伤害

开路的次级

破坏性（电流互感器）

无伤害

重量

40kg（电流、电压互感器）

8kg（组合传感器）

寿命期成本

高

低

覆盖所有应用的不同型式

种类繁多

2种

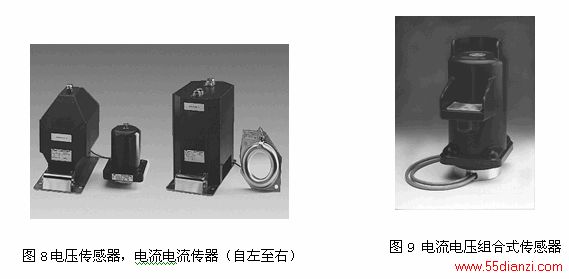

上述电压传感器，电流电流传器已应用于广州地铁二号线33kV GIS交流开关柜中，实现与保护控制设备的直接弱电接口。

7 参考文献

[1] IEC 60044-7，第7部分：电子电压变压器（Part7:Electoonic voltage transformers）第二版，1999年12月。

[2] IEC60044-8，第7部分：电子电流传感器（Part7:Electronic voltage transformers）,TC38WG27供表决用的委员会草案。内部文件，1999年12月20日

[3] 电气与电子工程师学会电力系统继电委员会：保护性继电的低触模拟信号输入的试用标准。

[4] 电力系统保护与监控中的洛高夫斯基（Rogowski）线圈和分压器 ABB 作者：许向东
