大机组6 kV厂用电BZT存在的问题及其对策

　　 　　3．2．3　残压切换
　　
　　 　　快速切换、同期捕捉切换失败后，当反馈残压衰减到20％～40％额定电压后实现的切换，称为残压切换。这种切换虽然能保证电动机的安全，但是由于停电时间过长，电动机自启动成功与否、自启动时间等都将受到限制。
　　 　　3．2．4　微机型BZT装置的应用效果
　　 　　2000年马头发电总厂将微机型厂用电BZT装置应用于1台国产200
　　 MW机组，效果显著。2000年之前BZT自投成功率仅为66．7％，2000年之后，经过3次非正常停机考验，BZT自投成功率为100％。从动作6次录波中看出，4次快速切换，2次同期捕捉切换，收到了良好的效果。
　　 　　4　应用中应注意的问题和需要改进的措施
　　 　　4．1　电源备用方式的改变
　　

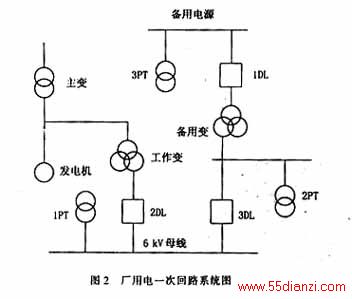

　　 　　按照正常备用方式，2DL跳闸后自动投入3DL，在投入3DL时检测1PT、2PT相位，2PT正常备用方式不带电。按照检测相位的原理，在投入前2PT必须带电才能满足相位检测条件，实际1DL开关处于热备用状态，因此不满足条件。为了满足相位条件，在现场改为检测1PT与3PT之间的相位，并考虑备变高低压侧的相位差，见图2。　
　　

　　
　　 　　4．2　并联切换方式的闭锁完善
　　
　　 　　装置中的并联切换方式，有待于完善。因为此切换方式逻辑判断只检测开关位置，没有考虑检测电流条件。由图2可以看出，在由工作电源向备用电源操作切换过程中，如果没有检测备用电源是否有电流的条件，不管1DL是否在合位，检测到3DL合位后，2DL自动断开，这样会造成6
　　 kV厂用电失电，后果不堪设想。但是，如果考虑电流闭锁条件，根据系统接线图可知，只能检测3DL回路是否有电流。对于图2系统，如果1DL没有在合位，当3DL合入后，相当于对启备变反充电，回路也有电流，因此在设置电流门槛上，有困难。为此考虑以下2种方法加以控制：
　　 　　a．机组已经进行DCS改造，在断2DL开关的逻辑条件中，如果增加的闭锁采用并联切换方式，检测1DL开关的位置状态，即1DL、3DL开关在合位，2DL开关才允许断开。
　　 　　b．机组没有进行DCS改造，在3DL开关位置条件中，将3DL与1DL合闸位置条件串联，等效3DL开关合闸位置信号。
　　 　　5　结束语
　　 　　经过应用显示出微机BZT装置很多优点，对于机组的安全运行奠定了技术保障。但是使用快速自投装置还需要真空开关的配套。
