尚朋堂SR-1601A型电磁灶电路及检修

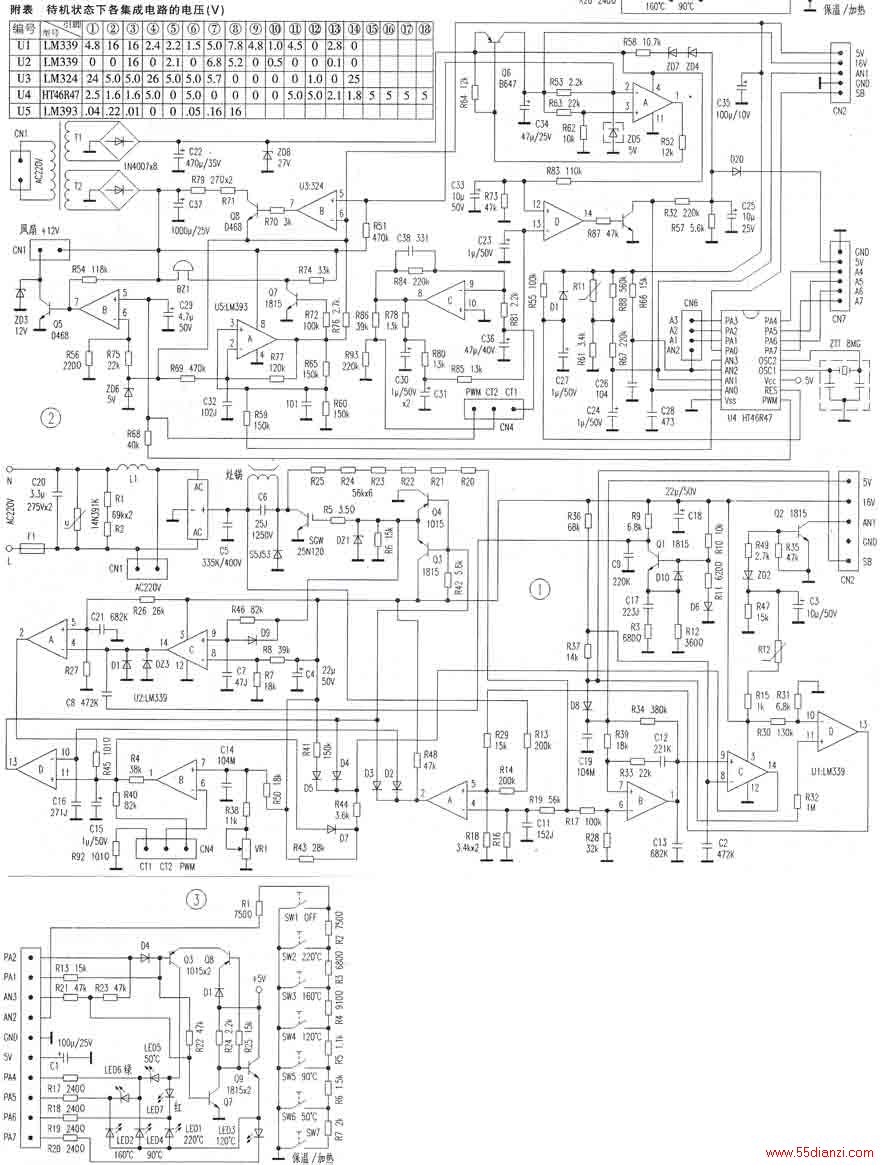

本文主要介绍该型电磁灶的检修实例。为便于检查与维修，笔者根据尚朋堂SR-1601A型电磁灶的实物，绘制出电磁灶功率输出高频谐振等电路(见图1)；控制电路(见图2)及面板操作控制电路(见图3)原理图，并提供该灶修复后在待机状况下，用DT-890型数字万用表测得各集成电路引脚的电压(见附表所示)，供参考。
  1.不能加热．指示灯不亮
  经拆机检查发现在图1的电源电路部位处，在与其相近的塑料底座表面有较大面积的黑色氧化膜．而在SGW25N120型开关管下的塑料底座表面，有较多黑色溅射点状物。由此可见，该机在使用过程中有严重的短路现象。经查在该电路中的F1保险管烧断．SGw25N120开关管击穿，R5电阻开路及Q4管c-e极短路损坏。用同型号元器件更换后，在检查过程中还发现下列故障尚待解决。
  2．无16V直流工作电源输出
  检测图2中CN2插针的16V电压为0V，5V电压则为5.7V偏高。于是重点对输出16V电路有关的元器件进行逐一检查．结果发现在其虚框内的ZD5稳压管也短路，但其稳压值的标志已无法看清。于是先试着用16V稳压管更换，但经检测输出电压高达25V，显然是没选合适，后选用5V稳压管则很快恢复到16V，且5.7V电压也同时恢复至5V正常值。此时接通市电后BZ1蜂鸣器即刻发出响声，这表示电磁灶已处于待机状态．按下SW1开关键后红色加热指示灯亮，并选择合适的温度后，冷却风扇自动运转，就可顺利地进入烹调工作。
  3．IGBT开关管的再次损坏
  修复后使用了一段时间．接上市电BZ1发出响声，按下SW1开关键LED7亮(加热)，冷却风扇正常运转。然而．开机不久其LED7灯与报警声连续不息，而关机后风扇仍能继续运行直到所设置约30s冷却时间结束，面板各个操作按键均正常，但电磁灶不能加热。打开机壳检测各个集成电路引脚的电压与附表所示的数据相吻合，检测高频电容c6正常，结果故障是IGBT开关管c-e极开路所致，改用另一型号25N120管后恢复正常，前者可能与其质量欠佳有关。除此以外．还与LM324(U3)损坏有关，也予以更换，此时电磁灶处于完全正常工作状态，即接通电源后DZ1声响．按下SW1键时LED7指示灯亮．再按下温度键时其所选的温度指示灯亮．即进入烹调或煮水，不再出现上述故障现象。此外，上述较大面积及溅射状黑色氧化膜的产生，可能是与室内湿度偏高有关，以致电磁灶发生严重的短路故障。
